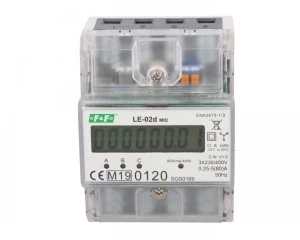

Licznik energii elektrycznej 3‑fazowy zgodność z MID 63A 230/400V z wyświetlaczem LCD LE‑02D

Cena:
20 szt.
Wysyłka w 24h

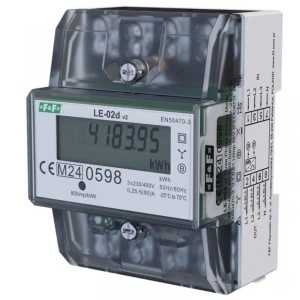

Licznik zużycia energii LE-02d trójfazowy

Opis produktu

Trójfazowy licznik zużycia energii elektrycznej z podświetlanym wyświetlaczem LCD, do montażu na szynie DIN 35 mm. Prąd 80 A.
Licznik posiada certyfikat zgodności z MID.

Trójfazowy licznik zużycia energii LE-02d jest statycznym (elektronicznym) wzorcowanym miernikiem energii elektrycznej prądu przemiennego w układzie bezpośrednim.

Zgodność
Certtyfikat MID 2014/32/EU nr 0120/SGS0169
EN 50470-1/3

Działanie
Pod wpływem przepływającego prądu i przyłożonego napięcia specjalny układ elektroniczny trójfazowego licznika zużycia energii elektrycznej generuje w każdej fazie impulsy. Ich ilość jest proporcjonalna do pobieranej energii elektrycznej w danej fazie. Pobór energii sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 KWh =10 Wh).

Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Trójfazowy licznik zużycia energii LE-02d posiada opcję plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiającą zrobienie obejścia licznika.


Dane techniczne

CN
90283019
Znamionowa częstotliwość pracy [Hz] od
50
Klasa dokładności
1
Sposób montażu
Do wbudowania
Prąd znamionowy przy pomiarze z użyciem przekładnika
Brak
Z wyjściem impulsowym
Impuls M (zbocze narastające)
Model
Licznik czteroprzewodowy z przekładnikiem i generatorem impulsów
Sposób połączenia licznika
Połączenie bezpośrednie
Skalibrowany
PKWiU
26.51.63.0
Napięcie znamionowe [V]
400
Liczba impulsów na jednostkę energii [Imp/kV Ah]
800
Rodzaj mierzonej energii elektrycznej
Pomiar energii czynnej
Z elektronicznym generatorem impulsów
Impuls I (zbocze opadające, tristate)
Impuls P (zbocze opadające)
Wersja modułowa
Liczba taryf licznika
Jednotaryfowy
Odpowiedni do rejestracji wartości inkrementalnych

Dane logistyczne

Ean
5908312592686
Szerokość opakowania [mm]
95
Waga z opakowaniem [kg]
0.42
Wysokość opakowania [mm]
75
Długość opakowania [mm]
115
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
