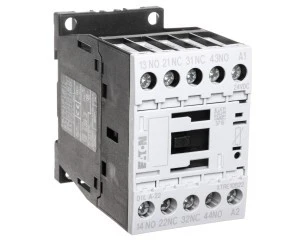

Stycznik pomocniczy 4A 2Z 2R 24V DC DILA-22 276414
Stycznik pomocniczy DILA-22 276414 to modułowy element przeznaczony do rozbudowy obwodów sterujących i sygnalizacyjnych; typ urządzenia: stycznik pomocniczy z cewką 24 V DC, stosowany w układach automatyki przemysłowej i rozdzielnicach.
Cechy techniczne
- Konfiguracja styków: 2 styków zwiernych (2Z) oraz 2 styków rozwiernych (2R).
- Znamionowy prąd pracy (Ie) przy 400 V: 4 A.
- Znamionowe napięcie sterowania (cewka): 24 V DC (Us = 24 V DC).
- Rodzaj napięcia sterowania: DC.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe (screw terminals) dla przewodów sygnałowych i pomocniczych.
- Brak styków przełącznych oraz styków zwłocznych/wyprzedzających (wartości = 0).
- Konstrukcja modułowa umożliwiająca montaż w rozdzielnicach i integrację z układami sterowania.
Zastosowanie
- Rozszerzanie funkcji styczników mocy — dodawanie pomocniczych torów sygnalizacyjnych i sterujących.
- Układy sterowania silników i logiczne pętle zabezpieczeń w automatyce maszynowej.
- Integracja z panelami sterowania i sterownikami PLC do sygnalizacji stanu i blokad.
- Wykorzystanie w rozdzielnicach przemysłowych oraz instalacjach automatyki budynkowej.
- Systemy sterowania sekwencyjnego i aplikacje wymagające separacji obwodów pomocniczych od obwodów mocy.
