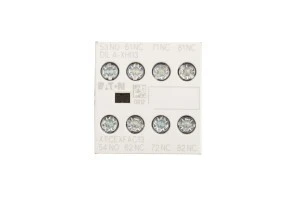

Styk pomocniczy 1Z 3R montaż czołowy DILA-XHI13 276425
Moduł wyłącznika pomocniczego Eaton DILA-XHI13 (nr kat. 276425) to czterobiegunowy moduł kontaktowy przeznaczony do montażu czołowego, stosowany do rozbudowy funkcji styczników mocy i przekaźników pomocniczych w układach sterowania i automatyki przemysłowej.
Cechy techniczne
- Konfiguracja styków: 1 styk zwierny (1Z) i 3 styki rozwierne (3R); jeden zestyk rozwierny wykonany jako styk lustrzany.
- Liczba biegunów: 4; zaciski śrubowe, połączenie elektryczne na śrubę.
- Znamionowy prąd: do 16 A przy napięciu do 690 V AC; Ie dla AC-15 przy 230 V = 4 A.
- Montaż: montaż czołowy, przeznaczony do instalacji w panelach i rozdzielnicach.
- Temperaturowy zakres pracy: od -25 °C do 60 °C.
- Zgodność z normami: EN 50005 i EN 50011 (przeznaczony do zastosowań standardowych).
- Przeznaczenie elektryczne: odpowiedni do współpracy ze stycznikami mocy oraz przekaźnikami pomocniczymi.
- Ograniczenia zastosowań: nie jest przeznaczony do wyłączników różnicowoprądowych, wyłączników nadprądowych, przekaźników impulsowych/bistabilnych, wyłączników silnikowych, elementów bezpieczeństwa ani przycisków tablicowych.
Zastosowanie produktu
- Rozszerzenie funkcji styczników mocy — sygnalizacja stanu obwodu i realizacja blokad elektrycznych.
- Integracja z układami sterowania i przekaźnikami pomocniczymi w panelach kontrolnych.
- Montaż czołowy w rozdzielnicach i szafach sterowniczych do standardowych zastosowań przemysłowych.
- Stosowanie tam, gdzie wymagane są kombinacje styków NO/NC do sterowania i sygnalizacji.
