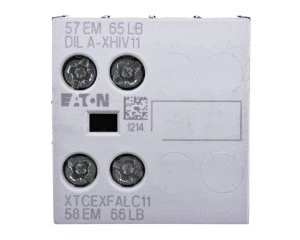

Styk pomocniczy 1Z 1R montaż czołowy DILA-XHIV11 276423
Moduł styków pomocniczych DILA-XHIV11 przeznaczony do montażu czołowego stosowany jako dodatkowy zestyk sygnalizacyjny lub logiczny w układach sterowania; kompatybilny z przekaźnikami pomocniczymi i stycznikami mocy.
Cechy techniczne
- Konfiguracja styków: 1Z (zwarciowy/NO) + 1R (rozwierny/NC).
- Sposób montażu: montaż czołowy (instalacja na płycie czołowej).
- Rodzaj połączenia elektrycznego: zaciski śrubowe.
- Maksymalny prąd pracy: do 16 A przy 230 V (aplikacje standardowe).
- Znamionowy prąd pracy Ie dla AC-15, 230 V: 4 A.
- Zakres temperatur pracy: od -25 °C do 60 °C.
- Wymiana elementów łączeniowych zgodna z IEC 60947-5-1.
- Dostępne warianty: styki bez opóźnienia oraz z opóźnieniem (wersje czasowe).
- Styk rozwierny oraz odporność na zwarcia przetestowane w warunkach eksploatacyjnych.
- Przeznaczony do współpracy z przekaźnikami pomocniczymi i stycznikami mocy.
Zastosowanie produktu
- Do montażu w rozdzielnicach i panelach sterowniczych jako moduł sygnalizacyjny stanu styków.
- Współpraca ze stycznikami mocy w układach sterowania silników i obwodach pomocniczych.
- Integracja z przekaźnikami pomocniczymi w aplikacjach automatyki przemysłowej i maszyn.
- Stosowany tam, gdzie wymagane są wymienne moduły stykowe zgodne z normami konstrukcyjnymi (np. wymiana zgodna z IEC 60947-5-1).
