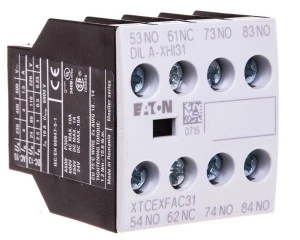

Styk pomocniczy 3Z 1R montaż czołowy DILA-XHI31 276427
Moduł pomocniczy DILA-XHI31 (nr katalogowy 276427) przeznaczony do rozbudowy funkcjonalnej styczników; zawiera trzy styki zwierne i jeden rozwierny. Produkt stosowany w obwodach sterowania i sygnalizacji, dopuszczony do pracy w układach prądu stałego oraz posiada parametry pracy dla obciążeń AC-15.
Cechy techniczne
- Konfiguracja styków: 3 × zwierne (NO), 1 × rozwierne (NC); styk rozwierny jako styk lustrzany.
- Montaż: montaż czołowy, kompatybilny z zabudową styczników Eaton.
- Połączenie elektryczne: złącza śrubowe.
- Znamionowy prąd pracy (AC-15): 4 A przy 230 V.
- Zastosowanie elektryczne: przewidziany do pracy w układach prądu stałego oraz obwodach sterowania.
- Zakres temperatur pracy: -25 °C do 60 °C.
- Zgodność z normami: zgodny z normami IEC/EN.
- Odporność: podwyższona odporność na zakłócenia elektromagnetyczne i korozję; udokumentowane parametry mocy.
- Przeznaczenie do współpracy: odpowiedni do styczników mocy i przekaźników pomocniczych.
Zastosowanie produktu
- Rozszerzenie funkcji styczników mocy — sygnalizacja stanu i realizacja obwodów pomocniczych.
- Obwody sterowania i sygnalizacji w instalacjach DC oraz w aplikacjach wymagających obciążenia AC-15 do 4 A.
- Montaż czołowy w rozdzielnicach i panelach, gdzie wymagana jest integracja z modułami styczników.
- Nie jest przeznaczony do współpracy z wyłącznikami różnicowoprądowymi, wyłącznikami nadprądowymi, wyłącznikami silnikowymi, rozłącznikami mocy ani do elementów dedykowanych do przycisków tablicowych lub przełączników skokowych.
