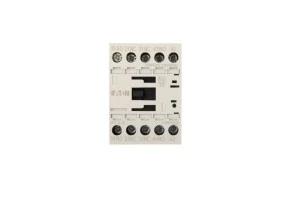

Stycznik pomocniczy 4A 2Z 2R 230V AC DILA-22 276399
Stycznik pomocniczy DILA-22 to modułowy element przeznaczony do wykonywania funkcji pomocniczych w układach sterowania; jest typu AC i znajduje zastosowanie w rozdzielnicach elektrycznych oraz panelach sterowania.
Cechy techniczne
- Napięcie sterowania: 230 V AC przy 50 Hz oraz 240 V AC przy 60 Hz; brak zastosowania napięcia DC.
- Konfiguracja styków: 2 styki zwierne (2Z, NO) i 2 styki rozwierne (2R, NC).
- Znamionowy prąd pracy Ie: 4 A (kategoria AC-15, przy 400 V).
- Przyłącze: zaciski śrubowe zapewniające pewne połączenie przewodów.
- Trwałość mechaniczna: do 20 000 000 cykli łączenia.
- Maksymalna częstotliwość załączania: do 9000 cykli na godzinę.
- Temperatura pracy: od ?25 °C do 60 °C.
- Stopień ochrony obudowy: IP20.
- Zgodność z normami: IEC/EN 60947 (wybrane parametry odporności na zwarcia i udar napięciowy).
- Liczba styków przełącznych: 0; rodzaj napięcia sterowania: AC.
Zastosowanie produktu
- Wykonywanie funkcji pomocniczych w rozdzielnicach elektrycznych i szafach sterowniczych.
- Sygnalizacja i przełączanie obwodów sterowniczych w układach automatyki.
- Rozszerzanie funkcjonalności styczników mocy i przekaźników w instalacjach przemysłowych.
- Stosowanie w panelach operatorskich i modułach sterowania maszyn, gdzie wymagane są dodatkowe styki pomocnicze 2Z/2R.
