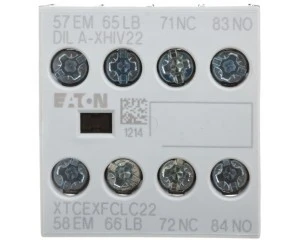

Styk pomocniczy 2Z 2R montaż czołowy DILA-XHIV22 276429
Moduł wyłącznika pomocniczego DILA-XHIV22 firmy Eaton to przedni moduł stykowy zaprojektowany do współpracy z aparatami z serii DILA, służący do rozszerzenia funkcji sygnalizacji i sterowania w układach rozruchu i automatyki.
Cechy techniczne
- Konfiguracja styków: 2 styki zwierne (NO) + 2 styki rozwierne (NC) — oznaczenie 2Z/2R
- Liczba biegunów: 4
- Znamionowy prąd pracy Ie (AC-15, 230 V): 4 A
- Maksymalny prąd roboczy: 16 A przy 220–240 V
- Sposób montażu: montaż czołowy (front mounting) kompatybilny z aparatami DILA
- Rodzaj połączenia elektrycznego: zaciski śrubowe
- Klasa przepięciowa: III; stopień zanieczyszczenia: 3
- Zgodność ze standardami: IEC/EN 60947 (normy dotyczące aparatów łączeniowych)
- Kompatybilność: przeznaczony do współpracy z przekaźnikami pomocniczymi oraz stycznikami mocy serii DILA
Zastosowanie produktu
- Rozszerzanie funkcji sygnalizacji pozycji styku w stycznikach DILA (np. sygnalizacja załączenia/wyłączenia)
- Realizacja logicznych blokad i sygnałów pomocniczych w układach sterowania maszyn i instalacji przemysłowych
- Wykorzystanie w panelach sterowniczych i szafach rozdzielczych do integracji z modułami sterującymi
- Nie przeznaczony do bezpośredniego stosowania z wyłącznikami różnicowoprądowymi, wyłącznikami nadprądowymi ani jako element ochrony silników; stosować zgodnie z przeznaczeniem jako styk pomocniczy
