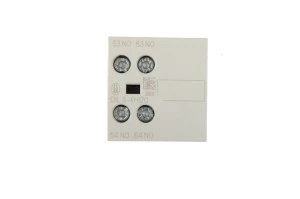

Styk pomocniczy 2Z montaż czołowy DILA-XHI20 276422
Moduł styków pomocniczych DILA-XHI20 (2Z) przeznaczony do montażu czołowego w układach sterowania i rozdziału energii; stosowany jako dodatkowy zestaw styków do styczników i przekaźników pomocniczych w instalacjach przemysłowych.
Cechy techniczne
- Konfiguracja styków: 2Z — dwa styki zwierne (NO), brak styków rozwiernych i przełącznych.
- Wymuszone prowadzenie styków (positive mechanical interlock) zapewniające pewne rozłączanie obwodów.
- Montaż: montaż czołowy, przeznaczony do montażu na elementach czołowych styczników.
- Połączenie elektryczne: zaciski śrubowe, kompatybilne z przewodami o typowych przekrojach stosowanych w układach sterowania.
- Znamionowy prąd pracy Ie (AC-15, 230 V): 4 A.
- Kategoria przepięciowa: III — dopuszczalne stosowanie w instalacjach przyłączeniowych i rozdziału energii.
- Przeznaczenie: moduł współpracuje ze stycznikami mocy oraz może być stosowany z przekaźnikiem pomocniczym; niezalecany do stosowania bezpośrednio z wyłącznikami różnicowoprądowymi, nadprądowymi ani rozłącznikami mocy.
- Montaż i eksploatacja: instalacja powinna być wykonywana przez wykwalifikowany personel zgodnie z obowiązującymi normami i zasadami bezpieczeństwa.
Zastosowanie produktu
- Rozbudowa i adaptacja styczników mocy — dodanie dwóch styków zwiernych do układów sterowania silników i obciążeń.
- Implementacja sygnalizacji stanu załączenia/wyłączenia w rozdzielnicach i panelach sterowniczych.
- Integracja z układami logicznymi sterowania wymagającymi styku pomocniczego z wymuszonym prowadzeniem.
- Zastosowania przemysłowe i instalacyjne, gdzie wymagane są dodatkowe styki pomocnicze montowane czołowo na urządzeniach.
