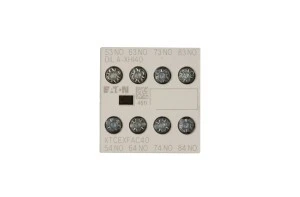

Styk pomocniczy 4Z montaż czołowy DILA-XHI40 276428
Moduł styku pomocniczego DILA-XHI40 przeznaczony do montażu czołowego, oferuje cztery styki zwierne i połączenie śrubowe. Przeznaczony do rozszerzenia funkcji aparatów łączeniowych w układach sterowania przemysłowego.
Cechy techniczne
- Konfiguracja styków: 4 × styki zwierne (4 NO), brak styków rozwiernych i przełącznych.
- Sposób montażu: montaż czołowy — mocowanie do płyty czołowej.
- Połączenie elektryczne: połączenie śrubowe.
- Znamionowy prąd pracy: Ie dla AC-15 przy 230 V = 4 A; ogólne parametry pracy do 16 A.
- Napięcie pracy: max. do 690 V AC.
- Temperatura pracy: od -25°C do +60°C.
- Konstrukcja: odporność na zakłócenia elektromagnetyczne oraz zabezpieczenia przeciw zwarciowe zgodne z wymaganiami eksploatacyjnymi.
- Kompatybilność: zaprojektowany do współpracy z aparatami serii DILA i DILM; odpowiedni do styczników mocy oraz przekaźników pomocniczych.
- Ograniczenia zastosowań: nie jest przeznaczony do bezpośredniego stosowania z wyłącznikami różnicowoprądowymi, wyłącznikami nadprądowymi, przekaźnikami impulsowymi/bistabilnymi ani elementami typu przycisk/tablica czy wyłącznikami bezpieczeństwa.
Zastosowanie produktu
- Rozszerzanie funkcji styczników mocy — dodatkowe styki pomocnicze do sygnalizacji i zdalnego sterowania.
- Implementacja w szafach sterowniczych i rozdzielnicach przemysłowych z montażem czołowym.
- Sterowanie obwodami pomocniczymi: sygnalizacja stanu, blokady logiczne i obwody kontroli.
- Integracja z aparatami serii DILA/DILM w aplikacjach automatyki maszynowej i instalacjach rozdzielczych.
- Zastosowania wymagające połączeń śrubowych i pracy w zakresie temperatur od -25°C do +60°C.
