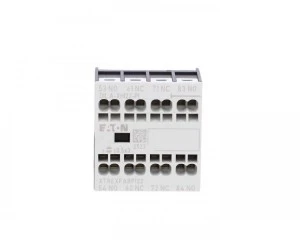

Moduł styków pomocniczych DILA-XHI22-PI 4P 16A 2Z+2R mocowanie czołowe Push-In 199319
Moduł styków pomocniczych DILA-XHI22-PI to 4-biegunowy element pomocniczy przeznaczony do instalacji w rozdzielnicach niskiego napięcia; zapewnia dodatkowe styki do sygnalizacji i blokad, montowany czołowo z zaciskami sprężynowymi Push-In.
Cechy techniczne
- Układ styków: 2 styków zwiernych (2Z) + 2 styków rozwiernych (2R), 4-biegunowy.
- Znamionowy prąd modułu: 16 A.
- Znamionowy prąd pracy Ie przy 400 V AC: 4 A.
- Przyłącza: zacisk sprężynowy (Push-In) dla obwodu głównego i obwodu pomocniczego.
- Mocowanie: montaż czołowy do płyty rozdzielczej.
- Temperatura pracy: od -25 °C do +60 °C.
- Stopień ochrony: IP20.
- Częstotliwość załączania: do 9000 cykli na godzinę.
- Brak styków przełącznych; brak styków rozwiernych zwłocznych i zwiernych wyprzedzających.
- Zgodność konstrukcyjna ze standardami IEC/EN 60947 i VDE 0660 dla urządzeń łączeniowych niskiego napięcia.
Zastosowanie produktu
- Instalacja w rozdzielnicach niskiego napięcia jako moduł pomocniczy do sygnalizacji pozycji i blokad.
- Współpraca z rozłącznikami i wyłącznikami silnikowymi w układach sterowania i automatyki.
- Obwody sygnalizacyjne i logiczne wymagające styków NO/NC o parametrach podanych powyżej.
- Aplikacje przemysłowe i budowlane z intensywnym przełączaniem (do 9000 cykli/h) oraz montażem czołowym.
