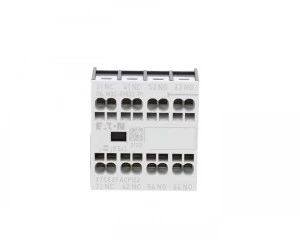

Moduł styków pomocniczych DILM32-XHI22-PI 4P 16A 2Z+2R mocowanie czołowe Push-In 199311
Moduł styków pomocniczych DILM32-XHI22-PI to czterobiegunny dodatek do aparatów sterujących, przeznaczony do rozbudowy funkcji sygnalizacji i przełączania pomocniczego. Stosowany w rozdzielnicach i zestawach sterowniczych do monitorowania stanu łączników i realizacji obwodów sygnalizacyjnych.
Cechy techniczne
- Konfiguracja: 4 bieguny, układ styków 2Z + 2R (2 styków zwiernych, 2 rozwiernych). Brak styków przełącznych (0).
- Znamionowy prąd modułu: 16 A (obciążalność styków pomocniczych zgodnie z dokumentacją producenta).
- Znamionowy prąd pracy Ie: 4 A przy 400 V AC.
- Przyłącza: zaciski sprężynowe typu Push-In dla obwodu głównego i obwodu pomocniczego — szybkie podłączanie przewodów sztywnych i końcówek tulejkowych.
- Mocowanie: montaż czołowy (do płyty czołowej/aparatu).
- Warunki środowiskowe: temperatura pracy od -25 °C do +60 °C; stopień ochrony obudowy IP20.
- Brak styków rozwiernych zwłocznych i zwiernych wyprzedzających (wartości = 0).
- Zgodność z normami przemysłowymi: konstrukcja zgodna z wymaganiami IEC/EN 60947.
- PKWiU: 27.12.40.0 (informacja klasyfikacyjna produktu).
Zastosowanie produktu
- Rozszerzenie funkcji kontaktorów DILM32 w układach sterowania silnikami i automatyki przemysłowej.
- Realizacja obwodów sygnalizacyjnych i interlockingu: sygnalizacja pozycji łącznika, stany awaryjne, blokady.
- Instalacje rozdzielcze i panele sterownicze wymagające szybkiego montażu i prostych połączeń Push-In.
- Aplikacje wymagające pracy w szerokim zakresie temperatur oraz ochrony IP20 przy zachowaniu parametrów znamionowych.
