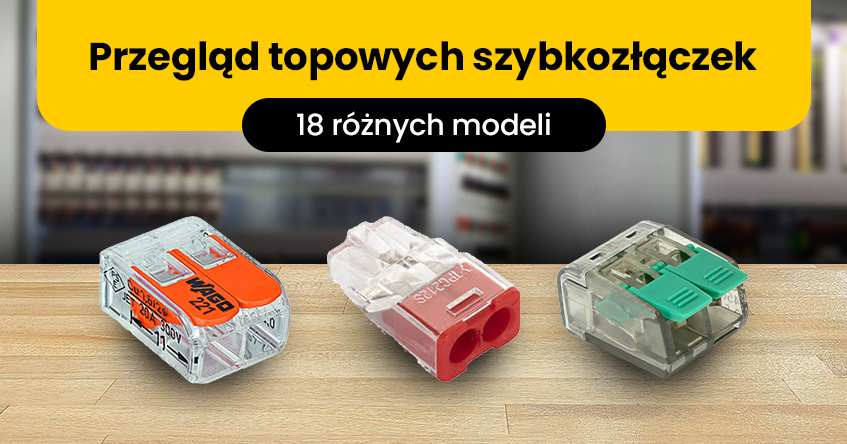

Szybkozłączki uprościły montaż instalacji elektrycznych do jednego ruchu: wystarczy wsunąć przewód i gotowe! Ale jak wybrać odpowiedni model?

W tym zestawieniu znajdziesz najczęściej wybierane szybkozłączki na TIM.pl: typu push-in, z dźwignią i przelotowe. Porównujemy ich rozmiary, funkcje, zakres obsługiwanych przewodów i parametry techniczne. Sprawdź, które sprawdzą się u Ciebie!

Spis treści:

1. Czołowi producenci szybkozłączek, których znajdziesz w naszym zestawieniu
2. Przegląd topowych modeli szybkozłączek. Jakie szybkozłączki są najpopularniejsze na TIM.pl?
3. Które szybkozłączki będą najlepiej pasować do Twojej instalacji? Podsumujmy!

Czołowi producenci szybkozłączek, których znajdziesz w naszym zestawieniu

Za szybkozłączkami, które najlepiej się sprzedają, stoją dobrze znane marki. Przede wszystkim WAGO, która w zasadzie stworzyła ten segment w latach 70-tych XX wieku, ale również te, które współcześnie go rozwijają.

Firmy, których produkty znajdziesz w naszym zestawieniu szybkozłączek elektrycznych, to:

WAGO

Niemiecki producent, który jako pierwszy wprowadził na rynek szybkozłączki z zaciskiem sprężynowym – technologię, która z czasem stała się branżowym standardem. WAGO kojarzone jest z niezawodnością, wysoką jakością wykonania i ciągłym rozwojem. Firma produkuje złączki do zastosowań domowych, przemysłowych i automatyki budynkowej, a jej modele są chętnie wybierane zarówno przez profesjonalistów, jak i przez instalatorów-amatorów.

Elektroplast Opatówek

Polska marka z wieloletnim doświadczeniem w produkcji osprzętu elektroinstalacyjnego. Szybkozłączki Elektroplastu cechują się prostą konstrukcją i solidnym wykonaniem. Dzięki temu są chętnie wybierane przez instalatorów do różnych zastosowań. Firma stawia na praktyczne rozwiązania w rozsądnej cenie – bez zbędnych komplikacji.

Simet

Krajowy producent, który przez dekady budował pozycję w sektorze energetyki i przemysłu, a dziś z powodzeniem rozwija także ofertę dla nowoczesnych instalacji domowych. Szybkozłączki serii Simet MINI to kompaktowe rozwiązanie typu push-in – zaprojektowane z myślą o wygodzie, czasie montażu i oszczędności miejsca.

Przegląd topowych modeli szybkozłączek. Jakie szybkozłączki są najpopularniejsze na TIM.pl?

Chociaż różne szybkozłączki często wyglądają podobnie i mają zbliżone parametry techniczne, to drobne różnice między nimi okazują się być kluczowe w kwestii przeznaczenia, wygody montażu i trwałości połączeń. Łatwo się w tym wszystkim pogubić, dlatego zebraliśmy i porównaliśmy ze sobą najpopularniejsze w naszej ofercie modele szybkozłączek. Dla większej wygody prezentujemy je w podziale na 4 kategorie: dwu-, trzy-, cztero- i pięciotorowe.

Jeśli chcesz dowiedzieć się jeszcze więcej o różnych rodzajach szybkozłączek i ich zastosowaniach, koniecznie sprawdź artykuł: Czym są szybkozłączki elektryczne i do czego służą?

Szybkozłączki 2-torowe

2-torowe szybkozłączki to zdecydowanie najczęściej spotykany wariant. Uniwersalne i proste rozwiązanie do łączenia dwóch przewodów w jednej linii lub punkcie. Sprawdzają się zarówno w puszkach instalacyjnych, jak i przy podłączaniu opraw oświetleniowych czy drobnych urządzeń. Są przeważnie bardzo kompaktowe i niedrogie.

Szybkozłączka WAGO 221-412, 2x0,2‑4mm2

Szybkozłączka WAGO 221-412 obsługuje przekroje od 0,2 mm² do 4 mm² dla każdego typu przewodu – sztywnych, linkowych i wielodrutowych. Pozwala to na łączenie różnych kabli (np. linki z drutem) w jednym złączu. Kompaktowa, przezroczysta obudowa gwarantuje pełną kontrolę głębokości wsunięcia i styku przewodu.

Pomarańczowa dźwignia zaciskowa umożliwia wielokrotne otwieranie i zamykanie zacisku bez uszkadzania przewodów. Posiada otwór testowy do sprawdzania obecności napięcia próbnikiem. Styki wykonane są z miedzi pokrytej cyną, co zapewnia trwałość połączenia i odporność na korozję.

Szybkozłączka WAGO 2273‑202, 2x0,5‑2,5mm2

Miniaturowa szybkozłączka typu wciskanego (PUSH WIRE®) do łączenia dwóch przewodów sztywnych w puszkach instalacyjnych. Ze względu na zasadę działania (wsuwanie w sprężysty zacisk), zalecane są do niej przewody sztywne, ponieważ zapewniają odpowiedni nacisk na sprężynę. Po wsunięciu przewodu nie da się go wyjąć bez pewnego wysiłku (należy go wykręcić lub wypchnąć od strony przeciwnej, np. narzędziem serwisowym) – te złączki nie są przeznaczone do częstego rozłączania.

Dopuszcza się użycie przewodu wielodrutowego, o ile jego końcówka jest usztywniona. Szybkozłączka WAGO 2273‑202 może być stosowana nawet w obwodach gniazd 16 A oraz oświetleniowych. Transparentna obudowa umożliwia wgląd w ułożenie przewodów.

Szybkozłączka przelotowa z dźwignią WAGO Inline 221-2411, 2x0,2‑4mm2

Szybkozłączka przelotowa oznacza, że przewody wprowadza się do obudowy z obu stron. Taka budowa pozwala na łączenie liniowe i przedłużanie bez zginania kabli. Każda strona obsługiwana jest osobno przy pomocy dźwigni. Pozwala łączyć wszystkie typy przewodów w zakresie 0,2–4 mm² – także różne rodzaje po każdej stronie.

Ze względu na rozmiary, WAGO Inline 221-2411 jest łatwa do schowania w korytach, peszlach i obudowach o ograniczonej przestrzeni.

Szybkozłączka oświetleniowa WAGO 224-112, 2x1‑2,5mm2

WAGO 224-112 została zaprojektowana specjalnie do podłączania opraw oświetleniowych. Umożliwia bezpieczne połączenie linki z drutem instalacyjnym, bez potrzeby zarabiania końcówek. Po jednej stronie przewód wciska się na stałe (push-in), a po drugiej stronie używa się przycisku zwalniającego. Kompaktowa i trwała, świetnie sprawdza się przy podłączaniu lamp i innych elementów w ograniczonej przestrzeni podsufitowej.

Miniaturowa szybkozłączka przelotowa WAGO Inline 2773‑2401, 2x0,75‑4mm2

Miniaturowa szybkozłączka WAGO Inline 2773‑2401 służy do liniowego łączenia dwóch przewodów jednodrutowych w zakresie 0,75–4 mm². Dzięki wąskiej, cylindrycznej konstrukcji (jej średnica to zaledwie 6,15 mm) mieści się z łatwością w peszlach, kanałach i innych trudno dostępnych miejscach. Przewody wprowadza się z obu stron w systemie push-in, a przezroczysta obudowa pozwala dokładnie kontrolować głębokość wsunięcia.

Szybkozłączka z dźwigniami zwalniającymi WAGO 222‑412, 2x0,08‑4mm2

Szybkozłączka WAGO 222‑412 może być zastosowana do łączenia szerokiego zakresu przekrojów – od 0,08 mm² do 2,5 mm² dla linki i do 4 mm² dla drutu, analogicznie do modelu 221-412, ale w nieco starszym wykonaniu konstrukcyjnym.Obudowa jest nieprzezroczysta, wykonana z szarego poliamidu, jednak w jej górnej części przewidziano otworki kontrolne, przez które można wsunąć próbnik napięcia lub sprawdzić, czy przewód jest w złączu.

Ta szybkozłączka uchodzi za bardzo wytrzymałą mechanicznie i jest ceniona za możliwość wielokrotnego użycia, również w warunkach polowych. Masywna obudowa i silniejszy docisk sprężynowy sprawdzają się np. przy częstym przepinaniu tymczasowych instalacji.

Szybkozłączka z dźwignią Elektro-plast CMK‑622 39.622, 2x0,5‑4mm2

Elektro-plast CMK‑622 39.622 to 2-torowy model przeznaczony do łączenia przewodów o przekrojach 0,5–4 mm², zarówno sztywnych, jak i linkowych. Każdy tor obsługiwany jest oddzielną dźwignią. Przezroczysta obudowa szybkozłączki ułatwia kontrolę poprawności połączenia, a jej solidna konstrukcja zapewnia trwałość i bezpieczeństwo przy wielokrotnym używaniu.

Szybkozłączka samozaciskowa bezgwintowa Simet MINI 89240000, 2x0,2-2,5mm2

Simet MINI 89240000 to szybkozłączka typu push-in, przeznaczona do łączenia przewodów jednodrutowych o przekrojach od 0,2 do 2,5 mm². Przewody wprowadza się bez użycia narzędzi – sprężyna automatycznie dociska żyłę do szyny przewodzącej. Przezroczysta obudowa wykonana została z tworzywa samo gasnącego spełniającego klasę palności UL94 V0.

Szybkozłączki 3-torowe

Szybkozłączki 3-torowe pozwalają połączyć trzy przewody w jednym punkcie. Często używa się ich do rozgałęzień w puszkach lub przy podłączaniu kilku źródeł światła do jednego obwodu. To prosty sposób na porządek bez zbędnego mostkowania.

Szybkozłączka WAGO 2273‑203, 3x0,5‑2,5mm2

Kompaktowe wymiary modelu WAGO 2273‑203 sprawiają, że jest to jedna z najmniejszych złączek 3-torowych na rynku. Ułatwiają one zwłaszcza łączenie wielu grup przewodów w małych puszkach. Szybkozłączka ta jest przystosowana do przewodów jednodrutowych 0,5–2,5 mm² oraz obciążenia do 24 A przy 450 V.

Montaż polega jedynie na wciśnięciu odizolowanych końców przewodów. Dzięki przezroczystej obudowie instalator od razu widzi, czy wszystkie trzy żyły są prawidłowo osadzone.

Szybkozłączka WAGO 221-413, 3x0,2-4mm2

Szybkozłączka WAGO 221-413 umożliwia łatwe i wygodne połączenie trzech przewodów w jednym złączu. Sprężynowe zaciski każdej sekcji są odizolowane od siebie i osadzone w jednym kompaktowym korpusie. Dostępny jest także punkt pomiarowy do kontroli napięcia w złączu. Pozwala łączyć przewody o różnym przekroju i typie – drut, linka, a nawet linka z tulejką.

Szybkozłączka z dźwignią Elektro-plast CMK-623 39.623, 3x0,5-4mm2

Elektro-Plast CMK-623 39.623 zapewnia solidne połączenie trzech przewodów, niezależnie od ich typu – obsługuje zarówno drut, jak i linkę. Każdy z trzech torów wyposażony jest w osobną dźwignię, co pozwala na szybki i bezpieczny montaż. Konstrukcja z wysokiej jakości tworzywa umożliwia wielokrotne użycie w instalacjach elektrycznych o standardowych obciążeniach.

Szybkozłączka samozaciskowa bezgwintowa Simet MINI 89241000, 3x0,2-2,5mm2

3-torowa szybkozłączka typu push-in, przeznaczona wyłącznie do przewodów sztywnych (jednodrutowych). Zaciski sprężynowe wewnątrz złączki zapewniają pewny styk bez konieczności stosowania śrub czy dźwigni. Każdy tor modelu Simet MINI 89241000 posiada oddzielne pole testowe. Choć producent nie zaleca ponownego użycia po wyjęciu przewodu, to złączek tych da się użyć kilkukrotnie bez zauważalnego pogorszenia styku.

Szybkozłączki 4-torowe

Cztery tory pozwalają na połączenie ze sobą czterech przewodów – najczęściej neutralnych lub ochronnych. Szybkozłączki tego typu ułatwiają uporządkowanie instalacji, np. gdy trzeba spiąć ze sobą więcej żył. Łatwiej to zrobić, gdy nie trzeba męczyć się z kilkoma mniejszymi złączkami.

Szybkozłączka WAGO 2273‑204, 4x0,5‑2,5mm2

Czterotorowa szybkozłączka z serii 2273, służąca do połączenia czterech przewodów sztywnych. Otwory są ulokowane szeregowo. WAGO 2273-204 jest bardzo płaska – jej wysokość to jedynie ok. 5,8 mm, co pozwala na układanie kilku warstw tych złączek w puszce. Często stosowana do łączenia przewodów neutralnych w instalacjach oświetleniowych – np. trzy obwody lamp + zasilanie sieci.

Szybkozłączka z dźwignią Elektro-plast CMK-624 39.624, 4x0,5-4mm2

CMK-624 39.624 to 4-torowa szybkozłączka z niezależnymi dźwigniami do każdego przewodu, przeznaczona do łączenia drutów i linek. Obsługuje bardzo szeroki zakres przekrojów. Przewody można montować i demontować pojedynczo, bez żadnego wpływu na resztę połączenia. Może być też stosowana wielokrotnie, ponieważ mechanizm sprężynowy przy normalnym użytkowaniu zużywa się bardzo powoli.

Szybkozłączka samozaciskowa bezgwintowa Simet MINI 89242000, 4x0,2-2,5mm2

4-torowa złączka typu push-in, zaprojektowana do łączenia sztywnych przewodów jednodrutowych. Każdy tor modelu Simet MINI 89242000 ma niezależny zacisk sprężynowy i otwory testowe. Kompaktowa budowa, a zwłaszcza niewielka wysokość umożliwiają jej montaż nawet w bardzo płytkich puszkach.

Szybkozłączki 5-torowe

Szybkozłączki 5-torowe to rozwiązanie dla tych, którzy potrzebują maksymalnej funkcjonalności w jednej, niewielkiej złączce. Pozwalają na połączenie pięciu przewodów w jednym punkcie, co pozwala uniknąć kolejnych złączek i chaosu w puszce. Świetne zwłaszcza do większych rozgałęzień.

Szybkozłączka WAGO 221-415, 5x0,2‑4mm2

WAGO 221-415 umożliwia jednoczesne połączenie do pięciu przewodów w jednym złączu. To najwyższa liczba torów w serii 221. Taki układ sprawdza się np. przy łączeniu wielu przewodów neutralnych lub ochronnych. Obsługuje przewody drutowe i linkowe, także różnego typu w jednej złączce. Każdy tor jest niezależnie zabezpieczany sprężyną.

Mimo pięciu wejść zachowano niewielką wysokość i przezroczysty korpus, co z pewnością ułatwia instalację. Pełne obciążenie prądowe wszystkich pięciu torów jednocześnie jest dopuszczalne przez producenta.

Szybkozłączka WAGO 2273-205, 5x0,5‑2,5mm2

Jeden z "najgęstszych" wariantów serii 2273, WAGO 2273-205, powstał z myślą o maksymalnym wykorzystaniu przestrzeni w puszce instalacyjnej. Dzięki długości zaledwie 21 mm i wysokości niespełna 6 mm złączka pozwala zmieścić pięć połączeń tam, gdzie w innym wypadku potrzebowalibyśmy dwóch osobnych elementów. Przeznaczona do przewodów sztywnych.

Szybkozłączka samozaciskowa bezgwintowa Simet MINI 89243000, 5x0,2-2,5mm2

5-torowa złączka typu push-in do przewodów sztywnych. Mimo aż pięciu wejść Simet MINI 89243000 zajmuje bardzo mało miejsca w puszce. Sprawdza się szczególnie przy zbiorczych połączeniach przewodów ochronnych lub neutralnych, gdy liczy się oszczędność miejsca i szybkość montażu.

Które szybkozłączki będą najlepiej pasować do Twojej instalacji? Podsumujmy!

Montujesz kilka opraw w mieszkaniu? Instalację smart home? A może jesteś odpowiedzialny za profesjonalną, przemysłową instalację elektryczną? Przedstawione powyżej modele szybkozłączek na pewno sprawdzą się w każdym z typowych przypadków. W nietypowych natomiast z chęcią doradzi Ci nasz zespół ekspertów!

Najlepiej sprzedające się szybkozłączki w naszej ofercie są szybkie nie tylko w montażu, ale i w dostawie! Na TIM.pl znajdziesz je wszystkie (i wiele więcej!) od ręki – wystarczy kliknąć!
