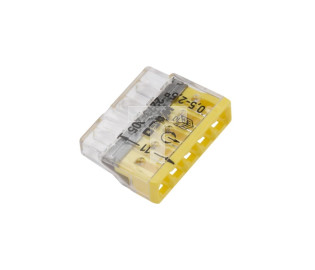

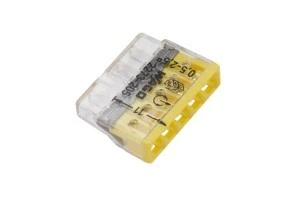

Złączka COMPACT 5-przewodowa model 2273-205 przeznaczona do szybkiego łączenia przewodów sztywnych w instalacjach niskiego napięcia; konstrukcja umożliwia montaż bez użycia narzędzi przy zastosowaniu technologii PUSH WIRE®.
Prąd znamionowy: 24 A; napięcie znamionowe: do 450 V.
Technika łączenia: PUSH WIRE® — szybkie wsuwanie przewodu bez użycia narzędzi.
Liczba zacisków: 5 (pojedynczy moduł pięciotorowy).
Konstrukcja: przezroczysta obudowa z żółtą pokrywą; montaż beznarzędziowy.
Wymiary: 22 mm × 5,8 mm × 16,7 mm (szer. × wys. × głęb.).
Temperatura pracy: dopuszczalna do 60 °C.
Klasa palności tworzywa: V2 (UL 94).
Przeznaczenie przewodów: typowo do przewodów sztywnych (drut); niezalecane do przewodów elastycznych wielożyłowych ani linkowych; brak dźwigni blokujących.
Połączenia w puszkach instalacyjnych i puszkach przyłączeniowych.
Szybkie rozgałęzienia obwodów oświetleniowych i gniazd w instalacjach budynkowych.
Zastosowania w rozdzielnicach i panelach pomocniczych przy łączeniu przewodów stałych.
Prace serwisowe i modernizacje instalacji, gdzie wymagane jest szybkie i powtarzalne łączenie przewodów.
Dane techniczne
CN
8536 90 10
Prąd znamionowy [A]
24
Kolor
Przezroczysty (transparentny)
Średnica kabla od/do [mm] od
0
Do przewodów sztywnych (drut)
Tak
Przekrój przewodu elastycznego z końcówką tulejkową [mm2] do
0
Przekrój znamionowy od/do [mm2] do
2,5
Do przewodów elastycznych (linka)
Nie
PKWiU
27.33.13.0
Napięcie znamionowe [V]
450
Liczba zacisków
5
Średnica kabla od/do [mm] do
0
Przekrój przewodu elastycznego z końcówką tulejkową [mm2] od
0
Przekrój znamionowy od/do [mm2] od
0,5
Do przewodów wielożyłowych
Nie
Z dźwigniami blokującymi
Nie
Dane logistyczne
Ean
4050821027874
Szerokość opakowania [mm]
15
Waga z opakowaniem [kg]
0.001
Opakowanie zbiorcze produktu
100/1000 szt.
Wysokość opakowania [mm]
5
Długość opakowania [mm]
25
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnyWAGO ELWAG SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
