Jaki kabel do gniazdek elektrycznych wybrać?
Wybór kabla do gniazdek elektrycznych to jedna z tych decyzji, która wygląda na prostą. Dopóki nie trafisz na telefon od klienta, że "coś się grzeje przy gniazdku" albo „wyskakuje bezpiecznik” za każdym razem, gdy jednocześnie odpala się piekarnik i czajnik. Pracując jako elektryk instalacyjny, widziałem skutki błędów popełnionych zarówno przez laików, jak i przez "fachowców", którzy po prostu użyli tego, co mieli pod ręką.
Spis treści:
- Jakie są kluczowe parametry przy wyborze kabla do gniazdek elektrycznych?
- Rodzaje kabli elektrycznych stosowanych w gniazdkach
- Przekrój kabla a moc urządzeń w domu
- Miedź czy aluminium – które kable do gniazdek?
- Jaki kabel wybrać do gniazda 230V?
- Jakie normy bezpieczeństwa powinien spełniać przewód do gniazdka?
Jakie są kluczowe parametry przy wyborze kabla do gniazdek elektrycznych?
Zanim sięgniesz po jakikolwiek kabel, musisz odpowiedzieć sobie na trzy pytania:
- Jaki prąd będzie płynął przez ten obwód?
To wynika bezpośrednio z tego, co podłączysz do gniazdka. Ekspres do kawy, laptop i ładowarka, to jedno. Piekarnik elektryczny, zmywarka i pralka, to zupełnie inna historia. - Jaka jest długość trasy kablowej?
Im dłuższy kabel, tym większy spadek napięcia. Przy instalacji w domu jednorodzinnym trasa od rozdzielnicy do gniazdka w garażu może mieć 20–30 metrów i to już zaczyna mieć znaczenie przy doborze przekroju. Szczególnie jeżeli chodzi o większe obciążenia. - Gdzie kabel będzie prowadzony?
Pod tynkiem, w rurce, na wierzchu ściany, a może w podłodze czy na zewnątrz? Każde środowisko wymaga innego typu przewodu.
Moja praktyka:
Miałem zlecenie w mieszkaniu po remoncie, gdzie poprzedni monter wcisnął wszędzie kabel 1,5 mm². Do oświetlenia i do gniazdek w kuchni. Na etapie odbioru przecież „wszystko działało”. Po rzeczywistym eksploatowaniu instalacji okazało się. że bezpiecznik B10A wyskakuje non-stop, przewód się upala bo pracuje jednocześnie zmywarka i indukcja.. Nic dziwnego …1,5 mm² „nie pociągnie” takich obciążeń długoterminowo. Kucie ściany, nowy kabel, nowe tynkowanie. Koszt kilkakrotnie wyższy niż gdyby od razu użyto właściwego kabla.
Rodzaje kabli elektrycznych stosowanych w gniazdkach
Nie każdy kabel nadaje się do każdej instalacji. Poniżej trzy typy, które najczęściej spotykasz przy gniazdkach:

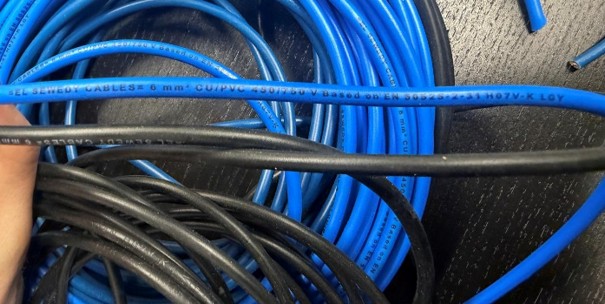

DY lub LgY – przewod jednożyłowy
DY to przewód z żyłą miedzianą, jednożyłowy, bez powłoki zewnętrznej (poza izolacją PVC). Nie używa się go samodzielnie do gniazdek. Wymaga prowadzenia w rurce instalacyjnej lub kanale kablowym. Gdzie go spotykam najczęściej? Przy instalacjach w nowym budownictwie, gdzie elektryk prowadzi oddzielnie żyłę fazową, neutralną i ochronną w tzw. „peszlu” lub rurce DVR tzw. „arocie”. Tańsze rozwiązanie od razu dla całej instalacji, ale wymaga staranności przy montażu, ponieważ każda żyła jest osobno prowadzona.

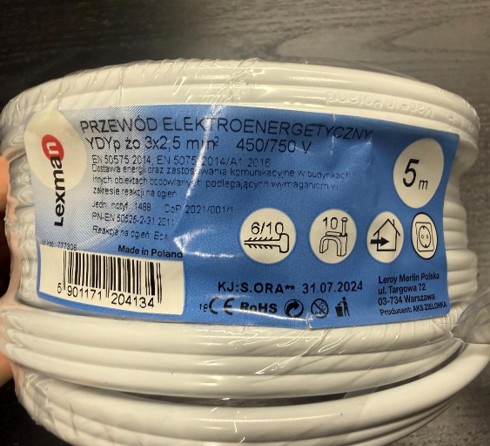

YDY – kabel wielożyłowy
YDY to przewód, który na polskich budowach jest absolutnym standardem do gniazdek podtynkowych. Masz w jednej powłoce trzy żyły: fazę (brązową lub czarną), neutralną (niebieską) i ochronną (żółto-zieloną). Kabel YDY 3×2,5 mm² pod tynkiem to podstawa każdego obwodu gniazdkowego w mieszkaniu. Wygodny, estetyczny, prosty w prowadzeniu i łatwy do identyfikacji przy robotach serwisowych za 10-20 lat.

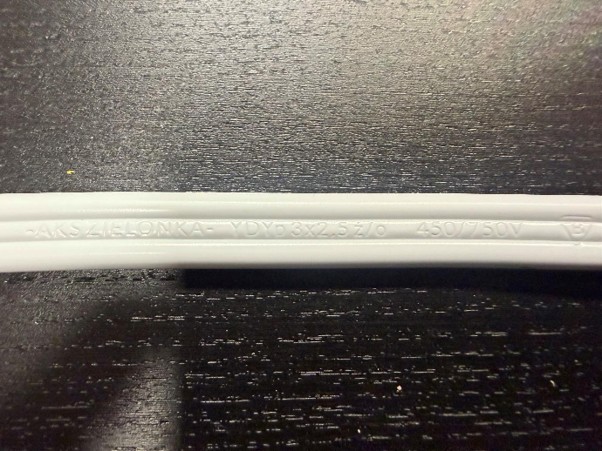

Nie mylić YDY z YDYp. Ten drugi ma żyły ułożone płasko, a pierwszy ma okrągły przekrój. Do prowadzenia w ścianie obojętne, ale YDYp jest trochę łatwiejszy do układania w bruzdach.
OW – kabel wielożyłowy
OW to przewód elastyczny, wielożyłowy, odporny na działania atmosferyczne. Posiadają odpowiednie właściwości mechaniczne dzięki którym świetnie sprawdzają się wszędzie tam gdzie kabel jest zginany lub wymagana jest wyższa wytrzymałość np. place budowy.

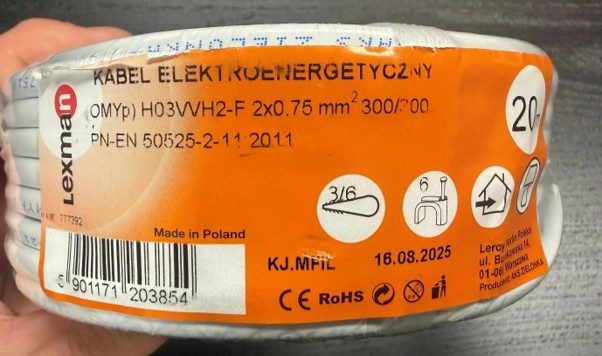

Poniżej przewód OMYp – idealny np. do podłączenia lampki nocnej:
Chcesz lepiej rozszyfrować oznaczenia przewodów? Zobacz, czym różnią się popularne typy kabli, takie jak YDY, DY, OW czy YKY, i gdzie stosować je bezpiecznie.
Przekrój kabla a moc urządzeń w domu
To jest serce całego tematu. Przekrój żyły decyduje o tym, ile amperów kabel może nieść na stałe bez nadmiernego nagrzewania się. Polska norma PN-HD 60364 określa obciążalności prądowe dla różnych warunków ułożenia.
Kabel 1,5 mm² – do czego nadaje się naprawdę?
Kabel 1,5 mm² przy ułożeniu pod tynkiem wytrzymuje ok.16A, ale bezpiecznik na tym obwodzie powinien być 10A. Stosuj go wyłącznie do:
- obwodów oświetleniowych – to jego naturalne środowisko,
- zasilania słabszych urządzeń (np. router, ładowarki).
W domku letniskowym robiłem instalację, gdzie inwestor chciał 1,5 mm² wszędzie "bo taniej". Przy projekcie wyliczyłem, że do gniazdka przy kuchence turystycznej 2000W + czajnik 1800W = już 17A w szczytach. Obwód 1,5 mm² zabezpieczony 16A to przepis na przewód pracujący cały czas na granicy wytrzymałości. 1,5 mm² tylko do oświetlenia, 2,5 mm² do wszystkich gniazdek. Różnica w kosztach materiałów to ok. 80 zł. Spokój i bezpieczeństwo jest bezcenne.
Kabel 2,5 mm² – standard gniazdkowy
YDY 3×2,5 mm² to absolutny standard do obwodów gniazdkowych w każdym mieszkaniu i domu. Obciążalność pod tynkiem to ok. 20A, przy bezpieczniku 16A daje solidny margines bezpieczeństwa. Stosuj go do:
- wszystkich gniazdek ogólnego przeznaczenia w każdym pomieszczeniu,
- obwodów gniazdkowych w kuchni (z wyjątkiem dużych urządzeń),
- gniazdek w łazience (odpowiedni kabel + RCD 30mA).
Praktyczna zasada: jeśli nie wiesz, co będzie podłączone do gniazdka w przyszłości daj 2,5 mm². Cena różnicy to kilka złotych na metrze, a kucie ściany za 5 lat będzie kosztować dziesiątki razy więcej.
Kabel 4 mm² – do dużych odbiorników
Obciążalność ok. 25A przy bezpieczniku 20A. Używaj go do dedykowanych obwodów dla:
- urządzenia dużej mocy (zwłaszcza gdy stoją dalej od rozdzielnicy),
- zmywarki z grzałką 3200W+,
- zasilania gniazd 16A przy długich trasach kablowych (powyżej 30m).
Śmieszny przykład: klient pyta dlaczego pilarka w garażu "słabo tnie". Zmierzyłem napięcie na gniazdku podczas pracy i okazuje się, że jest 192V przy nominalnym 230V. Trasa kablowa z rozdzielnicy w domu do garażu: 41 metrów. Poprzedni elektryk dał 2,5 mm², co przy takim odcinku i obciążeniu generuje spadek napięcia 5-6%. Wymiana na 4 mm² rozwiązała problem.
Miedź czy aluminium – które kable do gniazdek?
Krótka odpowiedź: do gniazdek stosuj wyłącznie przewody miedziane.
Aluminium ma gorszą przewodność od miedzi (ok. 60% przewodności miedzi), co oznacza, że przy tym samym prądzie potrzebujesz grubszego przekroju. Ale to nie jest główny problem. Aluminium utlenia się na powierzchni, tworząc warstwę tlenku o wysokiej rezystancji. W połączeniach (gniazda, zaciski) ta warstwa powoduje przegrzewanie styku. Do tego aluminium jest bardziej kruche i pęka przy zginaniu w puszce instalacyjnej.
Stare instalacje aluminiowe z lat 70–80. spotykam regularnie przy remontach. Norma PN-HD 60364-5-52 dopuszcza aluminium od przekroju 16 mm² , czyli w praktyce tylko dla przyłączy i linii głównych, nie dla instalacji odbiorczej/domowej. Do gniazdek w mieszkaniu czy domu zawsze miedź.
Jaki kabel wybrać do gniazda 230V?
Standardowe gniazdko 230V w Polsce to system TN-C-S (lub TN-S) z uziemieniem (czytaj więcej: Uziemienie w gniazdku – na czym polega?). Do każdego takiego gniazdka potrzebujesz trzech żył: L (faza), N (neutralny), PE (ochronny). Czyli minimum kabel 3-żyłowy.
Standardowy dobór dla gniazda 230V pod tynkiem:
- gniazdka ogólne w pokojach, sypialni, salonie - YDYp 3×2,5 mm², bezpiecznik B16A,
- gniazdka w kuchni (AGD do 2,5 kW) - YDYp 3×2,5 mm², bezpiecznik B16A,
- dedykowany obwód dla płyty indukcyjnej - YDYp 3×2,5 mm² lub 5×4 mm², bezpiecznik 20–32A (zależy od mocy płyty i rodzaju),
- gniazdko w łazience (strefa 3) - YDY 3×2,5 mm² + wyłącznik różnicowoprądowy 30mA,
- gniazdko zewnętrzne lub w garażu – gniazdo o stopniu ochrony IP44 lub wyżej kabel. 3×2,5 mm².
Jakie normy bezpieczeństwa powinien spełniać przewód do gniazdka?
Kupując kabel, zwróć uwagę na dwa aspekty: oznaczenia na kablu i znaki jakości.
Co powinno być wydrukowane na kablu:
- typ przewodu (np. YDY lub H05VV-F) – oznaczenie wg normy CENELEC,
- przekrój i liczba żył (np. 3×2,5),
- napięcie znamionowe (np. 300/500V lub 450/750V),
- rok produkcji i nazwa producenta,
- znak CE oraz – najlepiej – certyfikat CNBOP.
Unikaj kabli bez oznaczeń lub ze zbyt "okrągłymi" przekrojami. Tani kabel z Chin o nominalnym przekroju 2,5 mm² w rzeczywistości często ma 2,1–2,2 mm². Mierzyłem to osobiście. Różnica w obciążalności to kilka amperów, a przy pełnym obciążeniu obwodu takie "oszczędności" kończą się przepalonym kablem albo pożarem.
Norma, której przestrzegamy w Polsce przy projektowaniu instalacji elektrycznych, to seria PN-HD 60364. Dla projektantów i elektryków to obowiązkowa lektura. Dla inwestora najważniejsze, że instalacja wykonana zgodnie z tą normą jest bezpieczna i podlega ubezpieczeniu.
Warto wiedzieć: poprawne oznaczenia i deklarowany przekrój to podstawa, ale równie istotny jest wybór sprawdzonego producenta. Jeśli porównujesz dostępne marki i chcesz wiedzieć, na co zwrócić uwagę przed zakupem, zobacz także: Ranking producentów kabli elektrycznych – którego wybrać?
Najczęściej zadawane pytania o wybór kabla do gniazdka elektrycznego - FAQ
Ile gniazdek na jeden kabel?
Norma PN-HD 60364 nie narzuca sztywnej liczby, ale przyjęta praktyka instalacyjna mówi o maksymalnie 10 gniazdkach na jeden obwód zabezpieczony bezpiecznikiem 16A. W kuchni obowiązuje bardziej restrykcyjna zasada: osobne obwody dla gniazdek ogólnych i dla dużych urządzeń (płyta, piekarnik, zmywarka). Ja osobiście przy remontach stosuję zasadę nie więcej niż 6–8 gniazdek na jeden obwód i wydzielam oddzielny obwód dla każdego "ciężkiego" urządzenia.
Czym się różni kabel 1,5 mm² od 2,5 mm²?
Różnica to nie tylko grubość, ale przede wszystkim obciążalność prądowa i przeznaczenie. Kabel 1,5 mm² wytrzymuje ok. 16A (stosuj z bezpiecznikiem 10A) i jest przeznaczony do oświetlenia lub lekko obciążonych gniazdek. Kabel 2,5 mm² wytrzymuje ok. 20A (bezpiecznik 16A) i to jest standard dla gniazdek ogólnych. W praktyce: do sypialni możesz zastosować 1,5 mm² jeśli masz pewność, że nie podłączysz tam nic mocniejszego niż lampa i ładowarka. Do kuchni, salonu i każdego miejsca, gdzie nie wiesz co będzie podłączone stosuj zawsze 2,5 mm².
Jakiej grubości kabel do gniazdek?
Złota zasada: minimum 2,5 mm² dla każdego gniazdka ogólnego. Dla dedykowanych obwodów powyżej np. 3,5kW stosuj 4 lub 6 mm² w zależności od mocy urządzenia. Nigdy nie idź w dół przekroju "żeby zaoszczędzić". Materiał to najmniejszy koszt przy instalacji elektrycznej, robocizna i naprawki są wielokrotnie droższe. Wybierając kabel na całą instalację, zainwestuj w dobrego producenta z certyfikowanym przekrojem żył.
