Rodzaje kabli: wszystko o typach przewodów elektrycznych i nie tylko

Poznaj definicję, oznaczenia, różnice i sprawdź, jaki rodzaj kabli elektrycznych sprawdzi się w Twoim przypadku. Poniżej znajdziesz prawdziwe kompendium wiedzy na temat rodzajów kabli wykorzystywanych w instalacjach elektrycznych i nie tylko. Ale, od początku...

Spis treści:

1. Przewód elektryczny – co to jest i do czego służy?
2. Jak wygląda budowa przewodu elektrycznego?
3. Czym różni się kabel oraz przewodu elektrycznego?
4. Rodzaje kabli elektrycznych – w jaki sposób je klasyfikujemy?
5. Napięcie znamionowe – sposób oznaczania
6. Jak wybrać odpowiedni kabel do instalacji elektrycznej?

Przewód elektryczny – co to jest i do czego służy?

Jak sama nazwa wskazuje, przewód elektryczny jest to element odpowiedzialny za przewodzenie prądu elektrycznego, a co za tym idzie - łączenie źródeł zasilania z jego odbiornikami. Do jego zadań należy sprawny przesył energii oraz zachowanie bezpieczeństwa. Jak sama nazwa wskazuje, przewód elektryczny jest to element odpowiedzialny za przewodzenie prądu elektrycznego, a co za tym idzie - łączenie źródeł zasilania z jego odbiornikami. Do jego zadań należy sprawny przesył energii oraz zachowanie bezpieczeństwa.

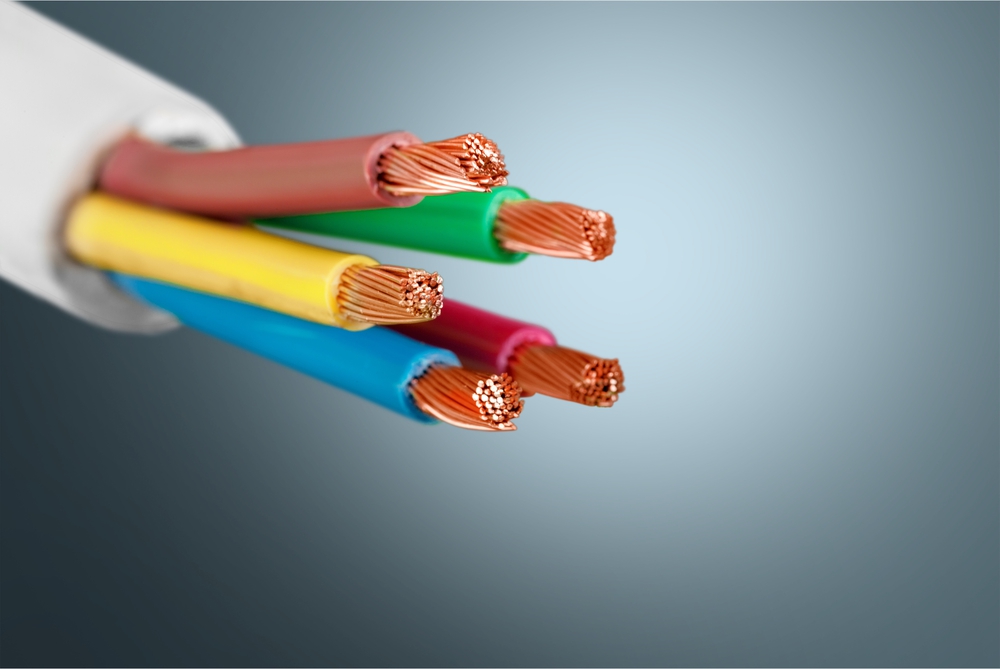

Jak wygląda budowa przewodu elektrycznego?

Każdy klasyczny przewód do elektryki posiada w swoim wnętrz metalowy element (najczęściej aluminiowy bądź miedziany), nazywany “żyłą”.

Wspomnianą żyłę otaczają inne warstwy, które odpowiadają zarówno za izolację, bezpieczeństwo, trwałość, a także niezawodność tego typu elementów instalacji.

Czym różni się kabel oraz przewodu elektrycznego?

Choć wiele osób używa tych nazw zamiennie – warto zdawać sobie sprawę z tego, że mimo wszystko, “kabel” oraz “przewód” są nieco innymi pojęciami.

Zgodnie z międzynarodową nomenklaturą, kabel to wyrób złożony, składający się z jednego lub więcej), najczęściej osobno izolowanych przewodów, umieszczonych we wspólnej powłoce lub osłonie.

Choć przez lata utrwalił się pogląd, że kable stosujemy na zewnątrz a przewody w środku pomieszczeń, to termin kabel odnosi się do konstrukcji, a przewód do pełnionej funkcji.

Rodzaje kabli elektrycznych – w jaki sposób je klasyfikujemy?

Aby dowiedzieć się, z jakim typem kabla masz do czynienia, wystarczy rzucić okiem na jego powierzchnię. Powinien się na nim znajdować ciąg liter, które dostarczą Ci kompleksowej wiedzy zarówno o jego przeznaczeniu, jak i materiałach, które wykorzystano do jego produkcji.

Tym sposobem wyróżniamy następujące rodzaje kabli, które możemy grupować według takich czynników, jak:

1. Materiał, z jakiego wykonane są żyły kabli

Choć do użytku prywatnego (w domach czy mieszkaniach) najczęściej wykorzystuje się kable z miedzianym wnętrzem - warto wiedzieć, że innymi popularnym rozwiązaniami są te wykonane ze stali oraz aluminium, oznaczane:

Tym sposobem wyróżniamy następujące rodzaje kabli, które możemy grupować według takich czynników, jak:

A - wykonane z aluminium
F - wykonane ze stali

2. Charakterystyka budowy żyły kabla

Równie ważna, co sam surowiec, jest także specyfika tego rodzaju elementu kabla. Oznaczenie “D” wskazuje, że kabel elektryczny zawiera żyłę w postaci drutu. Z kolei oznaczenie “L” informuje, że w jego wnętrzu pracuje linka. „Lg” to informacja o zastosowaniu linki giętej.

D – drut
L – linka
Lg – linia giętka

3. Surowiec wykorzystany do izolacji żyły

Jak już wspominaliśmy, kabel to rodzaj przewodu “otoczonego” warstwą zabezpieczającą, która również może być wytworzona z różnych materiałów. Parametrem dostarczającym informacji na ten temat jest kolejna literka stosowana podczas oznaczania kabli.

G – warstwa z gumy
X – polietylen
Y – polwinit

4. Przeznaczenie kabla elektrycznego - przykłady

Choć do użytku prywatnego (w domach czy mieszkaniach) najczęściej wykorzystuje się kable z miedzianym wnętrzem - warto wiedzieć, że innymi popularnym rozwiązaniami są te wykonane ze stali oraz aluminium, oznaczane:

Ostatnim literowym oznaczeniem wskazującym rodzaj kabla do elektryki, jest informacja o tym, gdzie można go wykorzystać. Tym sposobem możemy zdefiniować m. in. następujące opcje:

• przewód wtynkowy, który jak sama nazwa wskazuje – znajduje szczególne zastosowanie w domach i mieszkaniach, gdzie umieszcza się go w tynku (kiedyś popularny a dziś zdecydowanie mniej)
• OW – kable warsztatowez zewnętrzną powłoką gumową, która jest grubsza i odporniejsza na trudniejsze warunki pracy („OW” – oponowy, warsztatowy)
• OM – kable mieszkaniowe do zasilania małych urządzeń które można przemieszczać – np. lampka („OM” – oponowy, mieszkaniowy)
• kable energetyczne(zwykle do układania w ziemi)
• kable teleinformatyczne, komunikacyjne
• sterownicze i specjalnego przeznaczeniaz zewnętrzną powłoką gumową, która jest grubsza i odporniejsza na trudniejsze warunki pracy („OW” – oponowy, warsztatowy)
• YDY – przewód miedziany, jednodrutowy z powłoką z polwinitu wykorzystywany w suchych i mokrych pomieszczeniach
• YDYp (ŻO) – miedziany, żyła w litego drutu, przewód z powłoką z polwinitupłaski z żyłą ochronną (ŻO) o kolorze zielono-żółtym. Stosowany wewnątrz pomieszczeń suchych i mokrych.
• YDYt – miedziany, żyła z litego drutu, przewód z powłoką z polwinitu, wtynkowy
• YKY i YAKY – kable elektroenergetyczne do układania w ziemi z izolacją z polwinitu. Pierwszy ma żyły miedziane a drugi aluminiowe.

O szczególnych typach kabli przeczytasz w tych poradnikach: Jaki kabel do kamery monitoringu?, Jaki kabel HDMI?, Jaki kabel do internetu wybrać?.

Napięcie znamionowe – sposób oznaczania

Ostatnim czynnikiem, na który warto zwrócić uwagę podczas wyboru odpowiedniego rodzaju kabli elektrycznych, jest informacja o ich napięciu znamionowym. Ten parametr dostarcza wiedzy o tym na jakie napięcie znamionowe (wartość skuteczna) izolacja przewodu została wykonana. Wartość skutecznego napięcia przyjmuje następujący schemat U0/U (np. 300/300 V). Ostatnim czynnikiem, na który warto zwrócić uwagę podczas wyboru odpowiedniego rodzaju kabli elektrycznych, jest informacja o ich napięciu znamionowym. Ten parametr dostarcza wiedzy o tym na jakie napięcie znamionowe (wartość skuteczna) izolacja przewodu została wykonana. Wartość skutecznego napięcia przyjmuje następujący schemat U0/U (np. 300/300 V).

U0 – wartość skutecznego napięcia pomiędzy żyłą przewodu a żyłą ochronną
U – wartość skutecznego napięcia między dwoma żyłami fazowymi (napięcie międzyfazowe)

Jak wybrać odpowiedni kabel do instalacji elektrycznej?

• kable energetyczne (zwykle do układania w ziemi)
• kable teleinformatyczne, komunikacyjne
• Sterownicze i specjalnego przeznaczeniaz zewnętrzną powłoką gumową, która jest grubsza i odporniejsza na trudniejsze warunki pracy („OW” – oponowy, warsztatowy)
• YDY – przewód miedziany, jednodrutowy z powłoką z polwinitu wykorzystywany w suchych i mokrych pomieszczeniach

Dlaczego wybór właściwego rodzaju kabla jest tak ważny?

Jeżeli nie wiadomo, o co chodzi, to zawsze chodzi o... Nie! Tym razem zdecydowanie nie mamy na myśli pieniędzy, ale bezpieczeństwo 😊! Dobrze dobrany rodzaj kabla, a także jego fachowy montaż to pierwszy krok do tego, aby cieszyć się trwałą i niezawodną instalacją elektryczną.

Na kolejnych miejscach można wymienić inne istotne zalety. Takie, jak chociażby: stabilne dostawy prądu, brak awarii, jak i szeroko pojęte bezpieczeństwo energetyczne.

Nie wiesz, jaki rodzaj kabla elektrycznego wybrać?

Pamiętaj, że z prądem nie ma żartów. Źle zaplanowana i wykonana instalacja elektryczna może doprowadzić do awarii, która poza strachem i niepotrzebnym stresem, może skutkować wybuchem pożaru, a także pojawieniem się innych, bardzo poważnych strat (wliczając w to ludzkie zdrowie, a nawet życie).

Dlatego, jeśli masz jakiekolwiek wątpliwości lub nie czujesz się na siłach, aby zadbać o tę kwestię we własnym zakresie – to zadanie doświadczonym specjalistom.
