Faza w gniazdku - po której stronie powinna być?
Prawidłowe umiejscowienie przewodu fazowego w gniazdku jest istotnym elementem bezpieczeństwa instalacji elektrycznej. Mimo to wiele osób nie wie, po której stronie powinna znajdować się faza. Odpowiednie rozmieszczenie przewodów ułatwia serwisowanie, zwiększa ochronę użytkowników i pomaga zachować standardy zgodne z przepisami. W artykule wyjaśniamy, gdzie powinna być faza w gniazdku, jak to sprawdzić oraz co oznaczają ewentualne nieprawidłowości.
Spis treści:
- Czym jest faza elektryczna w gniazdku?
- Faza w gniazdku elektrycznym – po której stronie powinna się znajdować?
- Jak rozpoznać fazy L1, L2, L3?
- Jak sprawdzić kolejność faz miernikiem?
- Problemy związane z kolejnością faz - skąd się biorą?
Czym jest faza elektryczna w gniazdku?
Faza w gniazdku to przewód, którym dostarczane jest napięcie elektryczne do odbiorników podłączonych do instalacji. Przewód fazowy jest pod napięciem względem ziemi (najczęściej 230 V AC), dlatego traktuje się go jako przewód aktywny i potencjalnie niebezpieczny przy kontakcie. W typowej instalacji faza odpowiada za doprowadzenie energii elektrycznej do urządzenia, podczas gdy przewód neutralny (N) zamyka obwód, a przewód ochronny (PE) zwiększa bezpieczeństwo użytkowania.
Poprawna identyfikacja przewodu fazowego ma kluczowe znaczenie dla bezpiecznego montażu i prawidłowej eksploatacji instalacji elektrycznej. To on decyduje o prawidłowej pracy wyłączników, zabezpieczeń i urządzeń elektrycznych. Oznaczenia kolorystyczne - brązowy lub czarny dla fazy - pomagają odróżnić ją od pozostałych przewodów.
Kolor izolacji nie zawsze gwarantuje poprawną identyfikację przewodu, szczególnie w starszych instalacjach. Przed rozpoczęciem prac zawsze należy potwierdzić obecność fazy miernikiem napięcia.
Faza w gniazdku elektrycznym – po której stronie powinna się znajdować?

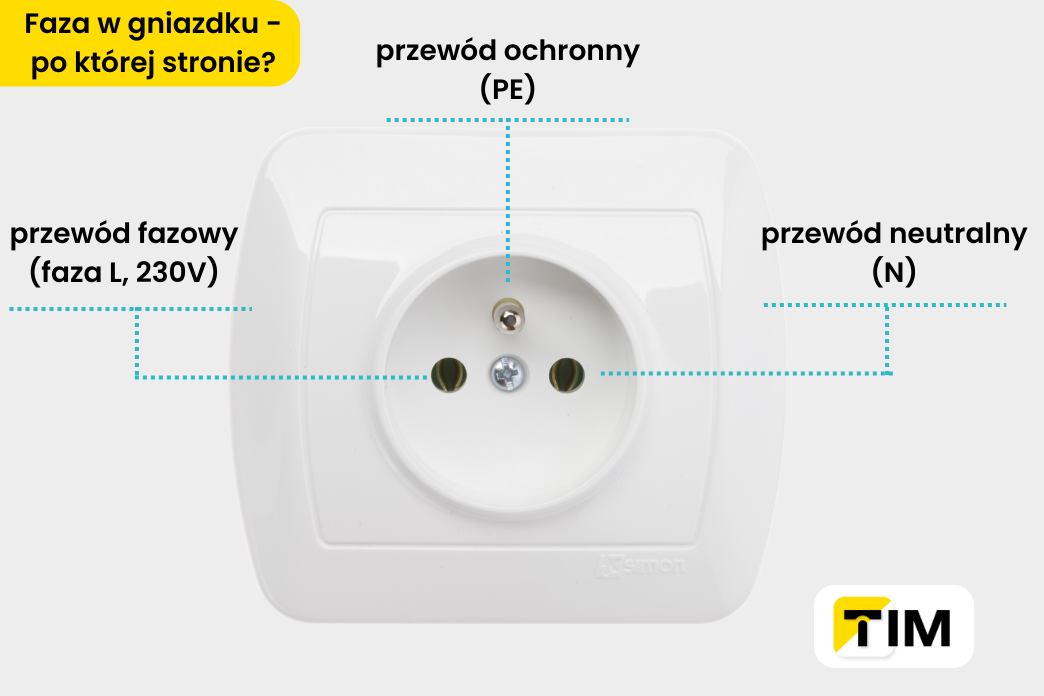

W polskich i europejskich instalacjach elektrycznych przyjęło się, że faza w gniazdku powinna znajdować się po lewej stronie, jeśli patrzymy na gniazdo od przodu, z bolcem uziemiającym u góry. Obowiązuje wtedy następujący układ:
- lewa - faza (L),
- prawa - neutralny (N),
- bolec - ochronny (PE).
Taki standard ułatwia serwisowanie, zachowuje spójność instalacji i zmniejsza ryzyko pomyłek podczas podłączania urządzeń. Więcej o uziemieniu gniazd elektrycznych przeczytasz w artykule: Uziemienie w gniazdku - na czym polega?
Na którym kablu jest faza?
W nowoczesnych instalacjach elektrycznych poszczególne przewody są oznaczane kolorami, co ułatwia ich identyfikację podczas montażu i serwisowania:
- przewód fazowy (L) jest oznaczony kolorem brązowym, czarnym (w niektórych przypadkach szarym),
- przewód neutralny (N) ma kolor niebieski,
- a przewód ochronny (PE) - żółto-zielony.
Ze względu na obecność napięcia 230 V przewód fazowy jest uznawany za “aktywny” i stanowi potencjalne zagrożenie przy bezpośrednim kontakcie.
W starszych instalacjach kolorystyka przewodów mogła być inna (np. faza bywała czarna lub biała), dlatego jej położenie zawsze należy potwierdzić pomiarem – najlepiej próbnikiem napięcia lub miernikiem, szczególnie w modernizowanych budynkach.
Dlaczego faza musi być po lewej stronie?
Umieszczenie fazy po lewej stronie gniazdka (patrząc od przodu, z bolcem uziemiającym u góry) wynika z wieloletniej praktyki branżowej, a nie twardego wymogu norm. Taki układ został przyjęty jako standard, aby wszystkie instalacje były wykonywane w sposób spójny. Dzięki temu elektrycy i serwisanci wiedzą, gdzie spodziewać się przewodu fazowego w każdym gniazdku. To znacznie ułatwia prace pomiarowe, diagnostykę usterek oraz wymianę osprzętu.
Drugim powodem jest bezpieczeństwo użytkowników oraz urządzeń. Choć większość współczesnych urządzeń elektrycznych jest przystosowana do pracy niezależnie od tego, gdzie znajduje się faza, to prawidłowe rozmieszczenie zmniejsza ryzyko przypadkowego „podania” fazy na obudowę urządzenia w przypadku niepoprawnych połączeń. W układzie, w którym każdy elektryk stosuje ten sam schemat, łatwiej unika się błędów podczas montażu.
Faza po lewej stronie jest przede wszystkim standardem porządku i bezpieczeństwa, który pozwala zachować jednolitość instalacji oraz ułatwia serwisowanie przez wiele lat.
Jak rozpoznać fazy L1, L2, L3?
W instalacjach trójfazowych przewody L1, L2 i L3 odpowiadają trzem niezależnym fazom sieci energetycznej, które są przesunięte względem siebie o 120°. Rozpoznanie ich ma znaczenie dla prawidłowej pracy silników, maszyn, falowników czy układów zasilania. Choć dla odbiorników jednofazowych nie ma znaczenia, z której fazy korzystają, to w instalacjach trójfazowych właściwe oznaczenie jest kluczowe.
W praktyce fazy rozpoznaje się na trzy sposoby:
1. Oznaczenia kolorystyczne (w nowych instalacjach)
Norma PN-EN 60446 zaleca stosowanie następujących kolorów:
- L1 - brązowy,
- L2 - czarny,
- L3 - szary.
Ułatwia to identyfikację, o ile instalacja została wykonana zgodnie ze standardem.
2. Oznaczenia na rozdzielnicy
W profesjonalnie wykonanych instalacjach przewody są:
- opisane na listwach zaciskowych,
- oznaczone koszulkami,
- podpisane na schematach.
3. Pomiar miernikiem kolejności faz
To jedyny sposób, który daje pewność, ponieważ kolor przewodu nie zawsze oznacza właściwą fazę (szczególnie w modernizowanych instalacjach).
Jak sprawdzić kolejność faz miernikiem?

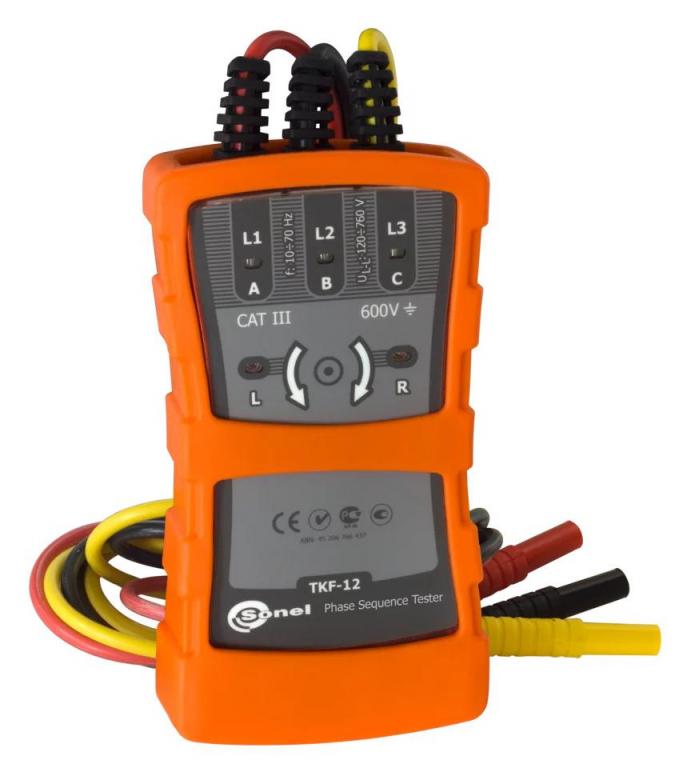

Aby upewnić się, czy fazy zostały podłączone zgodnie ze standardem, wykorzystuje się specjalne mierniki kolejności faz, które pozwalają szybko i bezpiecznie ocenić układ połączeń.
Do badania służą dwa typy przyrządów:
- proste wskaźniki kolejności faz,
- mierniki wielofunkcyjne z funkcją wykrywania rotacji faz.
Ich obsługa jest podobna - polega na podłączeniu trzech przewodów urządzenia do trzech faz instalacji (L1, L2, L3), po czym miernik wskazuje, czy kolejność jest prawidłowa. To pomiar obowiązkowy przy podłączaniu silników, rozdzielnic i instalacji przemysłowych.

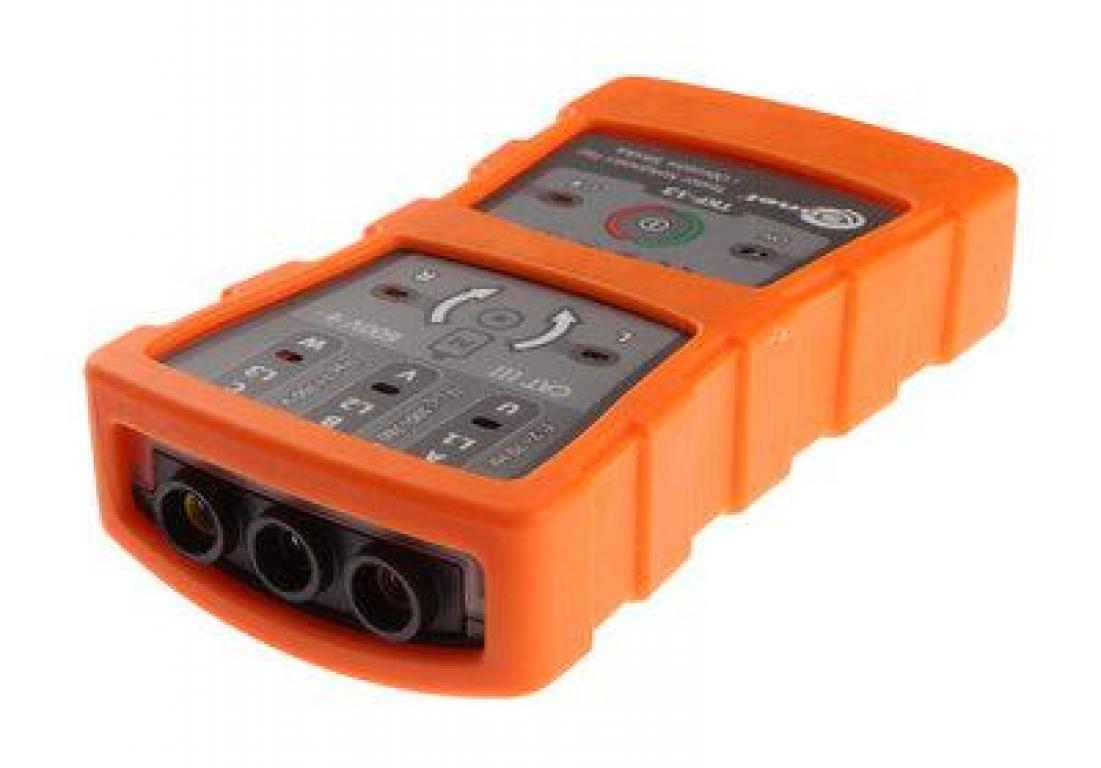

Jak działa miernik kolejności faz?
Miernik kolejności faz to urządzenie, które pozwala szybko określić, czy przewody L1, L2 i L3 są podłączone w prawidłowej kolejności. Jego działanie opiera się na analizie kierunku wirowania pola elektrycznego w sieci trójfazowej.
Ponieważ każda z faz jest przesunięta względem pozostałych o 120o, ich właściwa kolejność tworzy „wirujące pole”, którego kierunek można zmierzyć i zinterpretować. Jeśli kolejność jest prawidłowa (L1 → L2 → L3), miernik wykrywa zgodny kierunek „rotacji” napięcia.
Problemy związane z kolejnością faz - skąd się biorą?
Nieprawidłowa kolejność faz w instalacji trójfazowej najczęściej wynika z błędów montażowych lub braku pomiarów po ingerencji w instalację. Ponieważ wpływa ona na kierunek obrotów urządzeń, jej zmiana może powodować odwrotną pracę silników, pomp i wentylatorów, prowadząc do nieprawidłowego działania lub uszkodzeń.
Najczęstsze przyczyny nieprawidłowej kolejności faz to:
- błędne podłączenie przewodów podczas montażu
- przeróbki i modernizacje instalacji
przy dołączaniu nowych obwodów lub wymianie przewodów fazy mogą zostać zamienione, szczególnie gdy instalacja była wcześniej wykonywana niespójnie lub bez oznaczeń; - brak oznaczeń przewodów
w starszych instalacjach często nie stosowano kolorów zgodnych z normami lub oznaczenia z czasem się wytarły. Prowadzi to do błędnej identyfikacji faz podczas serwisu; - uszkodzone lub luźne połączenia
luźne zaciski w rozdzielnicy lub gnieździe siłowym mogą powodować przerywanie przewodu fazowego, co czasem objawia się chaotycznym zachowaniem urządzeń; - prace wykonywane przez osoby bez uprawnień
zamiana faz jest jedną z najczęstszych usterek po „domowych” remontach wykonywanych bez mierników i wiedzy technicznej.
Chcesz się dowiedzieć, co może być przyczyną braku fazy w instalacjii? Przeczytaj artykuł: o zagrożeniach, które mogą wyniknąć z braku fazy w silnikach trójfazowych i instalacjii.
