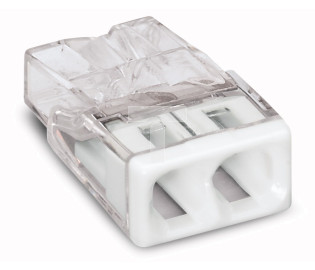

2-przewodowa szybkozłączka COMPACT 2273-202 z techniką podłączania PUSH WIRE®, przeznaczona do szybkiego łączenia przewodów stałych o przekroju 0,5–2,5 mm? w instalacjach budynkowych i przemysłowych.
Cechy techniczne
Prąd znamionowy: 24 A; napięcie znamionowe: 450 V.
Zakres przewodów: 0,5–2,5 mm?; przystosowana do przewodów sztywnych (drut).
Technika połączenia: PUSH WIRE® — sprężynowy mechanizm zaciskowy pozwalający na wprowadzenie przewodu bez użycia śrub.
Liczba zacisków: 2; obudowa przezroczysta z białą pokrywą.
Wymiary: szer. 10 mm × wys. 5,8 mm × gł. 16,7 mm — przeznaczona do montażu w puszkach instalacyjnych.
Temperatura pracy: do 105 °C; klasyfikacja palności tworzywa: UL 94 V-2.
Brak dźwigni blokujących; niezalecana do przewodów wielożyłowych, linkowych ani przewodów z końcówkami tulejkowymi.
Numer produktu: 2273-202; producent: WAGO Kontakttechnik GmbH & Co. KG.
Zastosowanie produktu
Łączenie przewodów stałych 0,5–2,5 mm? w puszkach instalacyjnych i rozdzielnicach.
Połączenia w obwodach oświetleniowych, przyłącza gniazd oraz lokalne rozgałęzienia w instalacjach budynkowych.
Aplikacje wymagające szybkiego i powtarzalnego montażu bez użycia narzędzi do dokręcania śrub.
Nie stosować tam, gdzie przewody są wielożyłowe, linkowe lub wymagają zastosowania końcówek tulejkowych.
Dane techniczne
CN
8536 90 10
Prąd znamionowy [A]
24
Kolor
Przezroczysty (transparentny)
Średnica kabla od/do [mm] od
0
Do przewodów sztywnych (drut)
Tak
Przekrój przewodu elastycznego z końcówką tulejkową [mm2] do
0
Przekrój znamionowy od/do [mm2] do
2,5
Do przewodów elastycznych (linka)
Nie
PKWiU
27.33.13.0
Napięcie znamionowe [V]
450
Liczba zacisków
2
Średnica kabla od/do [mm] do
0
Przekrój przewodu elastycznego z końcówką tulejkową [mm2] od
0
Przekrój znamionowy od/do [mm2] od
0,5
Do przewodów wielożyłowych
Nie
Z dźwigniami blokującymi
Nie
Dane logistyczne
Kod kreskowy
4050821027843
Szerokość opakowania [mm]
16
Waga z opakowaniem [kg]
0.001
Opakowanie zbiorcze produktu
100/1000 szt.
Wysokość opakowania [mm]
11
Długość opakowania [mm]
22
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
