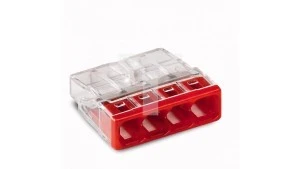

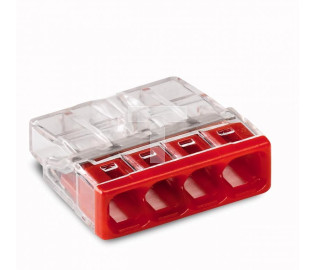

Szybkozłączka 4x 0,5–2,5 mm? transparentna z czerwoną pokrywą 2273-204
Szybkozłączka typu COMPACT 2273-204 przeznaczona do trwałego łączenia przewodów miedzianych sztywnych o przekrojach 0,5–2,5 mm?. Czterozaciskowa konstrukcja stosowana w instalacjach niskiego napięcia, rozdzielnicach i urządzeniach przemysłowych.
Cechy techniczne
Model: WAGO 2273-204, seria COMPACT; 4 zaciski; obudowa przezroczysta z czerwoną pokrywą.
Zakres przewodów: przewody miedziane sztywne (drut) 0,5–2,5 mm?; niezalecane dla przewodów wielożyłowych i elastycznych bez tulejek.
Temperatura pracy: dopuszczalna 60 °C; maks. temperatura długotrwałej pracy 105 °C.
Klasa palności obudowy: UL94 V-2.
Kategoria przetężeniowa II; stopień zanieczyszczenia 2.
Konstrukcja: stałe zaciski, brak dźwigni blokujących; stosować zgodnie z zaleceniami producenta dotyczącymi długości odizolowania i ewentualnego użycia tulejek.
Zastosowanie produktu
Połączenia przewodów fazowych i neutralnych w rozdzielnicach i puszkach instalacyjnych.
Wykorzystanie w panelach sterowniczych, szafach rozdzielczych i aparaturze przemysłowej wymagającej kompaktowych złączy.
Prace serwisowe, modernizacje i naprawy instalacji niskiego napięcia (do 450 V) z przewodami sztywnymi 0,5–2,5 mm?.
Aplikacje, gdzie przydatna jest kontrola wizualna styku dzięki przezroczystej obudowie; stosować zgodnie z wymaganiami projektowymi i instrukcjami producenta.
Dane techniczne
CN
8536 90 10
Prąd znamionowy [A]
24
Kolor
Przezroczysty (transparentny)
Do przewodów sztywnych (drut)
Tak
Przekrój znamionowy od/do [mm2] do
2,5
Do przewodów elastycznych (linka)
Nie
PKWiU
27.33.13.0
Napięcie znamionowe [V]
450
Liczba zacisków
4
Przekrój znamionowy od/do [mm2] od
0,5
Do przewodów wielożyłowych
Nie
Z dźwigniami blokującymi
Nie
Dane logistyczne
Kod kreskowy
4050821027867
Szerokość opakowania [mm]
16
Waga z opakowaniem [kg]
0.001
Opakowanie zbiorcze produktu
100/1000 szt.
Wysokość opakowania [mm]
5
Długość opakowania [mm]
17
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent
ProducentWAGO ELWAG SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
