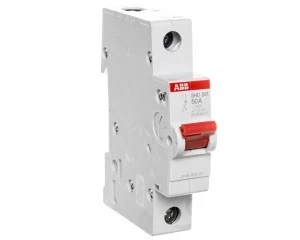

Rozłącznik modułowy 50A 1P SHD201/50 2CDD271111R0050
Rozłącznik modułowy jednofazowy SHD201/50 o znamionowym prądzie ciągłym 50 A, przeznaczony do ręcznego łączenia i izolacji obwodów niskiego napięcia. Stosowany jako rozłącznik główny w tablicach rozdzielczych i instalacjach jednofazowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 50 A
- Liczba biegunów: 1 (1P)
- Maksymalne znamionowe napięcie pracy Ue: do 250 V AC; dopuszczalne napięcie DC do 63 V
- Stopień ochrony przed dostępem do części żywych: IP20 (część czołowa)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: dźwignia
- Liczba styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0
- Budowa: kompletne urządzenie w obudowie; materiał izolacyjny grupy II
- Zakres temperatur pracy: -25 °C do +55 °C
- Zgodność z normą: IEC/EN 60947-3
- Wytrzymałość mechaniczna: 20 000 cykli; wytrzymałość elektryczna: do 10 000 cykli (dla prądów ≤32 A)
- Wymiary: 85 × 69 × 17,5 mm; masa: około 75 g
- Produkt wyprodukowany w Bułgarii
Zastosowanie produktu
- Jako rozłącznik główny i izolator obwodów jednofazowych do 50 A
- Montaż w tablicach rozdzielczych oraz panelach sterowniczych
- Przełączanie i odłączanie obwodów zasilania maszyn, obwodów oświetleniowych i gniazd
- Stosowany tam, gdzie wymagane jest ręczne odłączenie z zachowaniem izolacji obwodu dla prac serwisowych
