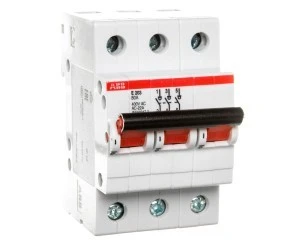

Rozłącznik modułowy 80A 3P E203/80A 2CDE283001R0080
Rozłącznik modułowy E203/80A to trójpolowy rozłącznik główny o znamionowym prądzie 80 A, przeznaczony do stosowania w rozdzielnicach i instalacjach trójfazowych. Urządzenie służy do odłączania i izolacji obwodów przy użyciu mechanizmu dźwigniowego.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A
- Liczba biegunów: 3 (3P)
- Znamionowe napięcie pracy: typowo 230 / 400 V AC; maks. Ue do 440 V AC
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe (śruby z wgłębnym lub płaskim łbem)
- Element przełączający: dźwignia; pełni funkcję rozłącznika głównego
- Brak styków pomocniczych w standardzie; możliwość rozbudowy do 3 styków pomocniczych (S2C-H6R)
- Konstrukcja: kompletne urządzenie w obudowie, kolor szary
- Umożliwia szybki demontaż bez konieczności zdejmowania szyny zbiorczej
- Zintegrowany brzeg do systemu etykietowania ILS oraz akcesoria do blokady przed nieautoryzowanym włączeniem/wyłączeniem
- Brak wbudowanego napędu silnikowego i brak mechanizmu ryglującego; brak funkcji wyłącznika awaryjnego/rozłącznika bezpieczeństwa
- Zgodność konstrukcyjna z normami dotyczącymi rozłączników (np. EN 60947-3 / EN 60669-1) — stosować zgodnie z dokumentacją techniczną
Zastosowanie
- Montaż w tablicach rozdzielczych do odłączania obwodów trójfazowych o prądzie do 80 A
- Pełnienie funkcji rozłącznika głównego w instalacjach budynków i zakładach przemysłowych
- Aplikacje wymagające łatwej wymiany modułów — szybki demontaż bez demontażu szyny zbiorczej
- Możliwość integracji z układami sygnalizacji i sterowania po dodaniu styków pomocniczych
- Nie stosować jako wyłącznika awaryjnego, rozłącznika bezpieczeństwa ani rozłącznika serwisowego
