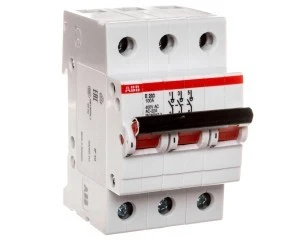

Rozłącznik modułowy 100A 3P E203/100A 2CDE283001R0100
Rozłącznik modułowy E203/100A to trzybiegowy rozłącznik główny o znamionowym prądzie 100 A, przeznaczony do ręcznego odłączania obwodów zasilających. Urządzenie stosowane jest tam, gdzie wymagane jest trwałe, stałe mocowanie rozłącznika w urządzeniach i szafach sterowniczych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 100 A; liczba biegunów: 3.
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V; typowe napięcie znamionowe 230/400 V AC.
- Rodzaj elementu przełączającego: dźwignia; konstrukcja: urządzenie mocowane na stałe.
- Przyłącze obwodu głównego: połączenie śrubowe; śruby z główką typu Pozidrive; umożliwia szybkie wyjęcie bez demontażu szyny zbiorczej.
- Stopień ochrony części czołowej: IP20.
- Brak fabrycznie zamontowanych styków pomocniczych (0 zwiernych, 0 rozwiernych, 0 przełącznych); możliwość doposażenia do 3 styków pomocniczych S2C-H6R.
- Nie posiada mechanizmu ryglującego, wbudowanego napędu silnikowego ani opcjonalnego wyzwalacza napięciowego; nie jest przewidziany jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa; przeznaczony jako rozłącznik główny.
- Montaż: stały; nieodpowiedni do montażu płaskiego, montażu czołowego (4-otwory/centralnie), montażu pośredniego ani do instalacji bezpośrednio w tablicach rozdzielczych.
- Zgodność z normami: EN 60947-3 i EN 60669-1; konstrukcja uwzględnia aspekty ekologiczne (ok. 81,9% recyklingu materiałowego, brak wysyłania odpadów niebezpiecznych na wysypiska) oraz wydłużoną żywotność eksploatacyjną.
- Typ połączeń i parametry przeznaczone są dla zastosowań przemysłowych zgodnie z wymaganiami dyrektywy niskonapięciowej.
Zastosowanie produktu
- Jako rozłącznik główny w urządzeniach i szafach sterowniczych wymagających stałego montażu oraz odłączania obwodów do 100 A.
- Odłączanie i załączanie obwodów trójfazowych 230/400 V AC w instalacjach maszynowych i przemysłowych.
- Integracja z układami sterowania i sygnalizacji położenia po doposażeniu w styki pomocnicze S2C-H6R.
- Zastosowania, w których istotne są kryteria środowiskowe komponentów (wysoki udział recyklingu materiałowego).
