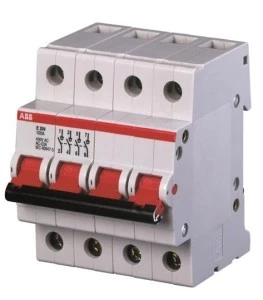

Rozłącznik modułowy 100A 4P E204/100G 2CDE284001R1100
Rozłącznik modułowy ABB E204/100G (2CDE284001R1100) to czterobiegunowe urządzenie przeznaczone do rozłączania i izolacji obwodów niskiego napięcia; sprawdza się jako rozłącznik główny w rozdzielnicach przemysłowych i budynkowych przy napięciu do 400 V AC.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 100 A; liczba biegunów: 4P.
- Maksymalne znamionowe napięcie pracy Ue AC: 400 V.
- Element przełączający: dźwignia; konstrukcja: kompletne urządzenie w obudowie.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; szybki demontaż bez konieczności rozmontowywania szyny; śruby mocujące.
- Stopień ochrony części czołowej: IP10.
- Brak styków pomocniczych w standardzie (0); możliwość doposażenia do 3 dodatkowych styków pomocniczych.
- Przeznaczony jako rozłącznik główny; bez funkcji wyłącznika awaryjnego i bez dedykowanego mechanizmu ryglującego.
- Zaprojektowany z myślą o wydłużonej żywotności i możliwościach recyklingu; zgodny z wymaganiami stosowania w instalacjach niskonapięciowych.
Zastosowanie produktu
- Jako główny rozłącznik w tablicach rozdzielczych i szafach sterowniczych przy sieciach do 400 V AC.
- Do izolacji obwodów zasilających silniki, rozdzielnice i panele kontroli od strony zasilania przed pracami konserwacyjnymi (uwzględniać brak mechanizmu ryglującego).
- W instalacjach przemysłowych i budynkowych wymagających sztywnego połączenia śrubowego oraz możliwości szybkiego demontażu elementu.
- Możliwość stosowania tam, gdzie przewidziano doposażenie w styki pomocnicze do sygnalizacji stanu rozłącznika.
