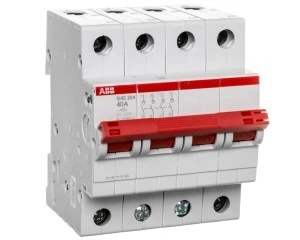

Rozłącznik modułowy 40A 4P SHD204/40 2CDD274111R0040
Czterobiegunowy rozłącznik modułowy SHD204/40 przeznaczony do izolacji i odłączania obwodów w instalacjach niskiego napięcia; stosowany jako rozłącznik główny w rozdzielnicach oraz do separacji zasilania przy pracach konserwacyjnych i modernizacyjnych.
Cechy techniczne
- Typ urządzenia: rozłącznik modułowy, 4 bieguny (4P).
- Znamionowy prąd ciągły Iu: 40 A.
- Maksymalne znamionowe napięcie pracy Ue: do 440 V AC (w dokumentacji podawana wartość typowa 436 V AC).
- Stopień ochrony części czołowej: IP20.
- Zakres temperatur pracy: od -25°C do +55°C.
- Montaż: na szynie DIN; kompletne urządzenie w obudowie.
- Przyłącze obwodu głównego: połączenie śrubowe; dopuszczalny przekrój przewodów do 25 mm².
- Element przełączający: dźwignia; możliwość pełnej izolacji styków (funkcja rozłącznika izolacyjnego).
- Trwałość: 10 000 cykli elektrycznych i 20 000 cykli mechanicznych.
- Liczba styków pomocniczych: 0 (zwiernych 0, rozwiernych 0, przełącznych 0).
- Zgodność z normami: IEC/EN 60947-3; spełnia wymagania RoHS.
- Przeznaczony do użycia jako rozłącznik główny w instalacjach niskonapięciowych.
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach energetycznych budynków mieszkalnych, komercyjnych i przemysłowych.
- Do izolacji obwodów przed pracami serwisowymi i konserwacyjnymi.
- W rozdziale zasilania maszyn i systemów pomocniczych, tam gdzie wymagane jest odłączanie 4-biegunowe.
- W tablicach rozdzielczych i szafach sterowniczych jako element separacji zasilania i rozłączania obwodów.
- Do zastosowań wymagających montażu na szynie DIN i połączeń śrubowych z przewodami o dużym przekroju (do 25 mm²).
