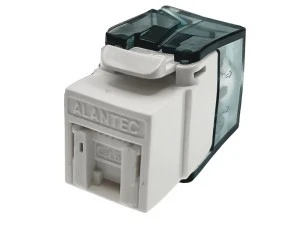

Moduł keystone RJ45 beznarzędziowy UTP kat.6A Podw. par. transmisyjne ALANTEC MB007‑1

Beznarzędziowe, nieekranowane (UTP) gniazda transmisyjne typu keystone marki ALANTEC służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Rozwiązanie beznarzędziowe pozwala na zmontowanie bez konieczności użycia specjalnych narzędzi, złącz całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy).

Wedle upodobań instalatora gniazda można terminować metodą klasyczną, narzędziem. Nasze moduły terminuje się poprzez jeden ruch zamykający obudowę modułu na kablu, co powoduje zarobienie wszystkich 8 żył kabla jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył kabla z tą samą siłą docisku. Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.

WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom.

Testowane w niezależnym labolatorium badawczym INTERTEK (USA).

OGÓLNE
Kategoria	6A
Klasa	EA (norma 500MHz) o rozszerzonej charakterystyce do 650 MHz / 10 Gb/s
Ekran	nie
Rodzaj	beznarzędziowy

KORPUS
Materiał	Polikarbon wzmocniony elementami stalowymi, spełniający wymogi UL 94 V-0. Część tylna zbudowana jako niklowany odlew cynkowy.

GNIAZDO
Trwałość wg norm	> 750 cykli
Trwałość wg badań	> 1000 cykli
Materiał styków	fosforobrąz
Powłoka styków	50 μcalowa (1.27 µm) warstwa złota na 40 μcalowej warstwie niklu
Siła docisku styków	100 g na styk
Siła rozłączania	50N przez 60s

ZŁĄCZE SZCZELINOWE
Sekwencja	568A/B
Materiał noży	fosforobrąz ze 100 μcalowa warstwą cyny
Przyjmuje przewody drut/linka	22-26AWG / gwarancja 20 cykli reterminacji
Korpus	plastik odporny na ogień, zgodny z UL 94 V-0

PŁYTKA PCB
Materiał	laminat FR4 o grubości 1,6 mm

PARAMETRY ELEKTRYCZNE
Maks. wartość prądu	1,5 A
Rezystancja izolacji	500 MΩ @ 100 Vdc
Odporność napięciowa	1000 Vac RMS @60Hz przez 60s
Rezystancja styków	20 mΩ
Rezystancja noży IDC	2,5 mΩ

ZASILANIE POE
Rodzaj	PoE, PoE+ / 802.3 at typ 2

ZAKRES TEMPERATUR
Składowania	-40oC do +70oC
Pracy	-10oC do +60oC

WILGOTNOŚĆ
Maksymalnie	93%
