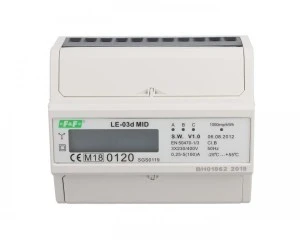

Licznik energii elektrycznej 3‑fazowy 100A 230/400V z wyświetlaczem LCD MID LE‑03D

Cena:
14 szt.
Wysyłka w 24h

Licznik zużycia energii LE-03d

Opis produktu

Licznik trójfazowy. Prąd 100 A.
Zgodny z dyrektywą MID.

LE-03d jest statycznym (elektronicznym) wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

Zgodność
Certyfikat MID 2004/22/EC
EN 50470-1/3

Działanie

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (A, B, C). Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfra po przecinku oznacza części dziesiętne (0.1 KWh =100 Wh).

Uwaga!
Licznik zużycia energii elektrycznej LE-03d posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne

CN
90283019
Sposób montażu
Do wbudowania
Prąd znamionowy przy pomiarze z użyciem przekładnika
Brak
Z wyjściem impulsowym
Impuls M (zbocze narastające)
Model
Licznik czteroprzewodowy z przekładnikiem i generatorem impulsów
Sposób połączenia licznika
Połączenie bezpośrednie
Skalibrowany
Znamionowa częstotliwość pracy [Hz] od
50
Klasa dokładności
1
PKWiU
26.51.63.0
Rodzaj mierzonej energii elektrycznej
Pomiar energii czynnej
Z elektronicznym generatorem impulsów
Impuls I (zbocze opadające, tristate)
Impuls P (zbocze opadające)
Wersja modułowa
Liczba taryf licznika
Jednotaryfowy
Odpowiedni do rejestracji wartości inkrementalnych
Napięcie znamionowe [V]
400
Liczba impulsów na jednostkę energii [Imp/kV Ah]
800

Dane logistyczne

Ean
5908312592365
Szerokość opakowania [mm]
115
Waga z opakowaniem [kg]
0.45
Wysokość opakowania [mm]
75
Długość opakowania [mm]
135
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
