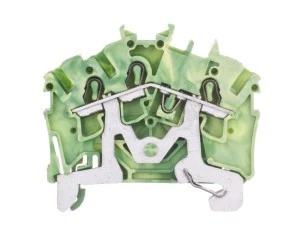

Złączka szynowa ochronna 2,5mm2 żółto-zielona 2002-6307 TOPJOBS
Złączka szynowa ochronna 2,5mm2 2002-6307 TOPJOBS to jednostopniowy blok przyłączeniowy przeznaczony do realizacji połączeń ochronnych PE/PEN. Produkt stosowany w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych, montowany na szynie DIN 35 mm.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm; pozycja połączenia: od góry.
- Nominalny przekrój: 2,5 mm2; dopuszczalny zakres przewodów: 0,25–4 mm2 (jednodrutowe, linkowe bez tulejek, wielożyłowe).
- Rodzaj połączenia: zacisk sprężynowy (szybkie i stałe połączenie przewodów).
- Funkcja PEN: tak; liczba poziomów: 1; liczba zacisków na poziom: 3.
- Materiał izolacyjny: tworzywo termoplastyczne (poliamid 6.6); klasa palności UL94: V0.
- Materiał części przewodzących: miedź HC.
- Wymiary: długość 48,5 mm; szerokość rastra 5,2 mm; wysokość przy najniższym montażu 33 mm.
- Zakres temperatur pracy: -35 °C do +105 °C.
- Wymagana płytka zamykająca: tak; kolor: zielono-żółty (oznaczenie ochronne).
Zastosowanie
- Rozdzielnice budowlane i przemysłowe — łączenia ochronne PE/PEN.
- Szafy sterownicze i panele rozdzielcze — centralne uziemienie i dystrybucja przewodu ochronnego.
- Instalacje maszynowe i urządzeń — szybki montaż przewodów bez konieczności stosowania śrubowych zacisków.
- Systemy automatyki i instalacje zasilania, gdzie wymagane jest połączenie ochronne wykorzystywane przez wykwalifikowany personel.
