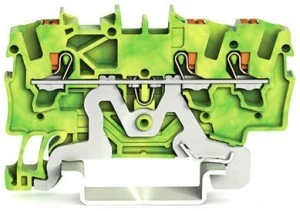

Złączka 3‑przewodowa PE 1,5mm2 żółto‑zielona 2201‑1307 /100szt./
- Producent:WAGO
- Indeks producenta:2201-1307
- Indeks TIM:0004-00012-93837
- Kategoria:Złączki szynowe ochronne
- Ocena:
Cena:
Złączka 3-przewodowa PE 1,5mm2 żółto-zielona 2201-1307 /100szt./
Złączka przeznaczona do realizacji połączeń ochronnych (PE) w rozdzielnicach i urządzeniach przemysłowych; moduł jednowarstwowy z trzema zaciskami, montowana na szynie DIN 35 mm, zaprojektowana do pracy z przewodami o przekrojach 0,25–2,5 mm2.
Cechy techniczne
- Liczba zacisków: 3 (1 poziom)
- Przeznaczenie: PE – zacisk ochronny (żółto‑zielony)
- Typ montażu: szyna montażowa DIN 35 mm
- Rodzaj połączenia: wtykowe samozaciskowe (spring-cage), wejście od góry
- Zakres przekrojów przewodów: 0,25–2,5 mm2 (solidne, linkowe, z końcówką tulejkową)
- Przekrój nominalny: 1,5 mm2
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Wymiary: długość 59,2 mm; szerokość/rozmiar rastra 4,2 mm; wysokość przy najniższym sposobie montażu 32,9 mm
- Wymagana płytka zamykająca: tak
- Opakowanie: 100 sztuk
Zastosowanie produktu
- Listwy zaciskowe PE w rozdzielnicach budynkowych i przemysłowych
- Szafy sterownicze i panele kontrolne wymagające połączeń ochronnych
- Połączenia uziemiające w instalacjach maszyn i urządzeń
- Systemy szyn zbiorczych oraz montaż modułowy na szynie DIN 35 mm
Dane techniczne
CN
85369010
Kolor
Zielono-żółty
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Szerokość / rozmiar rastra [mm]
4,2
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Wtykowe samozaciskowe
Liczba zacisków na poziom
3
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,25
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2]
1.5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,25
Przekrój przyłączanego przewodu wielożyłowego [mm2]
1.5
Pozycja połączenia
Z góry / u góry
Sposób montażu
Szyna montażowa DIN 35 mm
Długość [mm]
59,2
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wysokość przy najniższym sposobie montażu [mm]
32,9
Rodzaj połączenia elektrycznego 1
Wtykowe samozaciskowe
Liczba poziomów
1
Przekrój przyłączanego przewodu jednodrutowego [mm2]
1.5
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,25
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2]
1.5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2,5
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Dane logistyczne
Ean
4055143696838
Szerokość opakowania [mm]
40
Waga z opakowaniem [kg]
0.01
Wysokość opakowania [mm]
5
Długość opakowania [mm]
60
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
