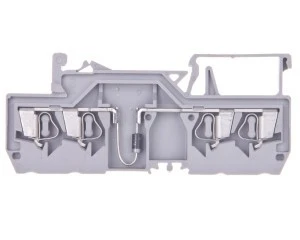

Złączka szynowa 4-przewodowa z diodą 1N4007 2,5mm2 szara 280-815/281-410
Złączka szynowa 4-przewodowa z diodą 1N4007 (nr kat. 280-815/281-410) przeznaczona do realizacji funkcji bloków diodowych w szafach rozdzielczych i urządzeniach sterowniczych. Element służy do ochrony przed odwrotną polaryzacją i selektywnego kierowania sygnałów niskoprądowych.
Cechy techniczne
- Diody/elementy: dioda prostownicza 1N4007; napięcie zaporowe 1000 V
- Parametry elektryczne: prąd znamionowy In = 0,5 A; napięcie znamionowe izolacji 250 V
- Konstrukcja: 1 poziom, 4 zaciski na poziom; przewidziana funkcja bloków diodowych
- Sposób połączenia: zacisk sprężynowy CAGE CLAMP®; materiał przewodów: miedź
- Przekroje przewodów: 0,08–2,5 mm2 (jednodrutowe, linkowe, wielożyłowe)
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca: tak
- Materiał izolacyjny: poliamid 66 / tworzywo termoplastyczne, klasa palności UL94 V0
- Wymiary i masa: szerokość 5 mm (raster), wysokość 28 mm (przy najniższym montażu), długość/głębokość 75 mm; masa ~9,38 g
- Zakres temperaturowy pracy: do 105 °C
- Dodatkowe: rodzaj wskaźnika przypisany w atrybutach: LED (informacja techniczna)
- Producent: WAGO Kontakttechnik GmbH & Co. KG
Zastosowanie
- Bloki diodowe w rozdzielnicach i szafach sterowniczych
- Ochrona przed odwrotną polaryzacją w obwodach sygnałowych i zasilających niskoprądowych
- Implementacja prostowników i selektywne kierowanie sygnałów w instalacjach automatyki przemysłowej
