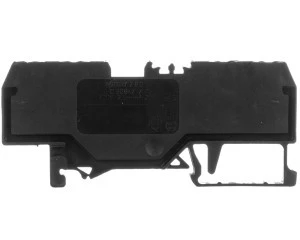

Złączka szynowa 4-przewodowa 2,5mm2 czarna 280-831
Złączka szynowa 4-przewodowa 2,5 mm? 280-831 to jednopoziomowy blok zaciskowy montowany na szynie DIN 35 mm, przeznaczony do łączenia przewodów sygnałowych i zasilających w rozdzielnicach oraz szafach sterowniczych. Wyposażona jest w połączenia sprężynowe i gniazdo testowe umożliwiające szybkie przyłączenie oraz pomiary.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm
- Kolor: czarny
- Liczba poziomów: 1; liczba zacisków na poziom: 4
- Rodzaj połączenia: zacisk sprężynowy (pozycja przyłączenia od góry)
- Prąd znamionowy In: 20 A
- Zakres przyłączanych przewodów: 0,08–2,5 mm? (przewody jednodrutowe, linkowe i wielożyłowe)
- Wbudowane gniazdo testowe: tak (umożliwia pomiary bez odłączania przewodów)
- Separacja wzdłużna: przesuwna; separacja poprzeczna: brak; wewnętrzne piętra zmostkowane: nie
- Wymiary: długość 75 mm; szerokość rastra 5 mm; wysokość przy najniższym montażu 28,5 mm
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Zakres temperatur pracy: od -35°C do 105°C
- Wymagana płytka zamykająca: nie
Zastosowanie produktu
- Połączenia przewodów zasilających i sygnałowych w rozdzielnicach oraz szafach sterowniczych (do 20 A)
- Dystrybucja potencjałów i rozgałęzienia obwodów w instalacjach przemysłowych
- Punkty pomiarowe i diagnostyka dzięki wbudowanemu gniazdu testowemu
- Stosowanie w automatyce i aparaturze kontrolno-pomiarowej wymagającej szybkiego montażu przewodów sprężynowych
- Montaż i obsługa przez wykwalifikowany personel elektryczny na szynie DIN 35 mm
