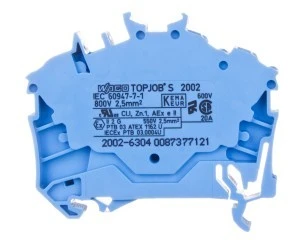

Złączka szynowa 3-przewodowa 2,5mm2 niebieska 2002-6304 TOPJOBS
Złączka szynowa 3-przewodowa 2,5 mm2 2002-6304 TOPJOBS to modułowy blok zaciskowy przeznaczony do montażu na szynie DIN 35 mm, stosowany do łączenia przewodów miedzianych w instalacjach przemysłowych i rozdzielnicach. Mechanizm zacisku sprężynowego umożliwia szybkie i powtarzalne przyłączenie przewodów sygnałowych i zasilających.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm
- Kolor obudowy: niebieski
- Liczba zacisków: 3 (1 poziom), liczba poziomów: 1
- Rodzaj połączenia elektrycznego: zacisk sprężynowy; pozycja połączenia skośna
- Prąd znamionowy In: 24 A
- Przekroje przewodów: przewód jednodrutowy 0,25–4 mm?; przewód linkowy bez tulejki 0,25–4 mm?; przewód wielożyłowy 0,25–2,5 mm?
- Wymiary: długość 52 mm; szerokość rastra 5,5 mm; wysokość przy najniższym montażu 39 mm
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Zakres temperatur pracy: -35 °C do +105 °C
- Wymagana płytka zamykająca: tak
- Wewnętrzne piętra zmostkowane: nie (brak zmostkowania wewnętrznego)
- Wersja przeciwwybuchowa „EEx e”: konstrukcyjnie dostępna; wykonanie Ex-e nie jest potwierdzone
Zastosowanie produktu
- Montaż w rozdzielnicach i szafach sterowniczych na szynie DIN 35 mm
- Połączenia sygnałowe i pomocnicze w systemach automatyki przemysłowej
- Tablice sterowania i układy kontrolno-pomiarowe wymagające rastra 5,5 mm i ograniczonej wysokości montażowej
- Instalacje wykorzystujące przewody o przekrojach do 4 mm? (przewody sztywne i linkowe) oraz obciążenia do 24 A
- Możliwość użycia w aplikacjach wymagających wykonania przeciwwybuchowego EEx e po zastosowaniu odpowiedniego wykonania; przed zastosowaniem w strefach zagrożenia wybuchem należy weryfikować wymagania wykonania
