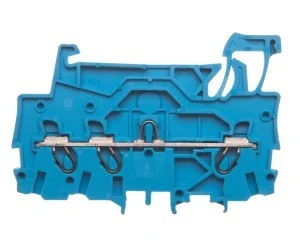

Złączka szynowa 3-przewodowa 1,0mm2 niebieska TOPJOBS 2000-1304
Trójpoziomowa złączka przelotowa WAGO TOPJOB® S (nr kat. 2000-1304) przeznaczona do montażu na szynie DIN 35 mm; służy do połączeń trójprzewodowych w instalacjach przemysłowych, w tym w obwodach Ex-e i Ex-i.
Parametry techniczne
- Liczba zacisków: 3 (jednopoziomowa konstrukcja z trzema stykami na poziom)
- Technologia połączenia: Push-in / zacisk sprężynowy (połączenie od góry)
- Prąd znamionowy In: 13,5 A; możliwość pracy przy 18 A (wg danych producenta)
- Napięcie znamionowe: 800 V
- Przekroje przewodów: przewód jednodrutowy 0,5 mm?; przewód linkowy z końcówką tulejkową 0,5 mm?; przewód linkowy bez tulejki 0,14 mm?; wielożyłowy 0,14 mm?
- Wymiary: szerokość / raster 3,5 mm; wysokość 32,9 mm (wysokość przy najniższym sposobie montażu: 33 mm); długość / głębokość 58,2 mm
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Zakres temperatur pracy: do 105 °C (maks. temperatura pracy zgodnie z danymi producenta)
- Montaż: szyna montażowa DIN 35 mm; wymagane użycie płytki zamykającej
- Wewnętrzne piętra zmostkowane: tak (umożliwia dystrybucję potencjału bez dodatkowych mostków zewnętrznych)
- Wykonanie przeciwwybuchowe: Ex-e potwierdzone; dopasowana do zastosowań Ex i
- Rodzina produktowa: TOPJOB® S; producent: WAGO Kontakttechnik GmbH & Co. KG (Hansastr. 27, 32423 Minden, Niemcy)
Zastosowanie produktu
- Połączenia przelotowe i rozdział potencjału w rozdzielnicach i szafach sterowniczych montowanych na szynie DIN 35 mm
- Instalacje w środowiskach przemysłowych z wymaganiami Ex-e / Ex-i (obwody istniejacej ochrony przeciwwybuchowej)
- Przyłącza sygnałowe i zasilające o niewielkich przekrojach przewodów (sterowanie, czujniki, sygnalizacja)
- Aplikacje wymagające zwartego rozstawu rastra 3,5 mm przy zachowaniu klasy palności V0 i temperatury pracy do 105 °C
- Systemy automatyki i instalacje, gdzie wymagane są zaciski sprężynowe dla szybkiego montażu i niezawodnego styku
