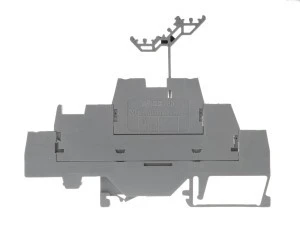

Złączka szynowa 3-pietrowa 2,5mm2 L / L / L szara 280-549
Trójpoziomowa złączka szynowa serii 280 przeznaczona do rozdziału trzech potencjałów fazowych (L/L/L) w szafach sterowniczych i rozdzielnicach. Typowa do montażu na szynie DIN 35 mm w instalacjach przemysłowych i budowlanych.
Cechy techniczne
- Liczba potencjałów: 3 (trzy tory L/L/L).
- Prąd znamionowy In: 20 A.
- Zakres przekrojów przewodów: 0,08–2,5 mm2 (przewody jednodrutowe, linkowe bez tulejek oraz wielożyłowe).
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (pozycja połączenia: od góry).
- Sposób montażu: szyna montażowa DIN 35 mm.
- Wymiary: długość 103 mm, szerokość/rozkład rastra 5 mm, wysokość przy najniższym sposobie montażu 76,5 mm.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności zgodna z UL94 V0.
- Wymagana płytka zamykająca: tak (do zamknięcia skrajnych punktów na szynie).
- Kolor podstawowy: szary. Funkcja PE/N/test: brak (brak funkcji ochrony PE, brak separatora N i rozłącznika testowego).
Zastosowanie produktu
- Rozdział trzech faz w rozdzielnicach i szafach sterowniczych.
- Połączenia w obwodach maszyn przemysłowych i liniach zasilających modułowych rozdzielnic.
- Instalacje wymagające montażu na szynie DIN 35 mm z gęstością zabudowy 5 mm na biegun.
- Aplikacje, gdzie stosuje się przewody o przekrojach do 2,5 mm2 i gdzie preferowane są szybkie połączenia za pomocą zacisku sprężynowego.
- Stosowanie w środowiskach przemysłowych zgodnych z podanym zakresem temperatur pracy.
