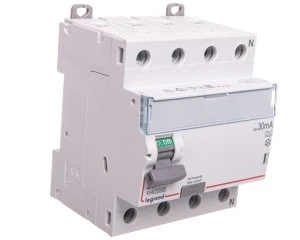

Wyłącznik różnicowoprądowy 4P 25A 0,03A typ A P304 DX3 411759
Wyłącznik różnicowoprądowy czterobiegunowy DX3 P304 o prądzie znamionowym 25 A i czułości 30 mA, typ A; przeznaczony do ochrony przeciwporażeniowej i wykrywania upływów prądu przemiennego oraz pulsującego składowego prądu stałego w instalacjach trójfazowych. Produkt stosowany w rozdzielnicach modułowych w instalacjach przemysłowych i budynkowych.
Cechy techniczne
- Liczba biegunów: 4 (4P), przeznaczony do ochrony układów trójfazowych z przewodem neutralnym.
- Prąd znamionowy: 25 A.
- Znamionowy prąd różnicowy (czułość): 0,03 A (30 mA), typ A — wykrywanie prądów przemiennych oraz pulsujących składowych DC.
- Napięcie znamionowe: 400 V, częstotliwość pracy: 50 Hz.
- Wytrzymałość zwarciowa (Icw): 10 kA; znamionowa zdolność łączeniowa: 0,5 kA.
- Wymiar obudowy i zabudowy: szerokość 4 modułów (zgodnie z DIN 43880), głębokość wbudowania 44 mm.
- Stopień ochrony: IP2X.
- Możliwość dodatkowego wyposażenia: tak — kompatybilność z systemami montażu szyn grzebieniowych i sztyftowych oraz akcesoriami serii DX3.
- Typ konstrukcji: modułowy wyłącznik różnicowoprądowy przeznaczony do montażu w rozdzielnicach modułowych.
Zastosowanie produktu
- Ochrona przed porażeniem i wykrywanie upływów w instalacjach trójfazowych z przewodem neutralnym w budynkach mieszkalnych, użyteczności publicznej i obiektach komercyjnych.
- Stosowanie w rozdzielnicach modułowych przy ochronie obwodów o prądzie znamionowym do 25 A.
- Zastosowanie tam, gdzie wymagane jest wykrywanie prądów pulsujących DC (np. obwody z prostownikami, falownikami lub urządzeniami elektronicznymi) — dzięki czułości typu A.
- Integracja z systemami dystrybucji energii w instalacjach przemysłowych oraz możliwość podłączenia za pomocą szyn grzebieniowych lub sztyftowych w ramach zabudowy DX3.
