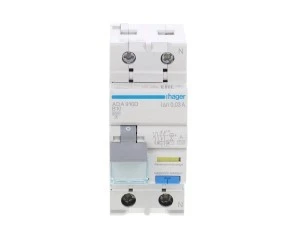

Wyłącznik różnicowo-nadprądowy RCBO 2P B10A 0,03A Typ A ADA910D
Wyłącznik różnicowo-nadprądowy RCBO 2P B10A 0,03A Typ A ADA910D łączy funkcję ochrony różnicowoprądowej i nadprądowej w module 1P+N, przeznaczony do zabezpieczania obwodów jednofazowych w instalacjach elektrycznych.
Typ wyzwalania prądu różnicowego: A (wykrywa prądy przemienne oraz pulsujące składowe stałe).
Charakterystyka nadprądowa: B (krótkie czasy zadziałania dla prądów udarowych).
Liczba biegunów: 2 (1P+N) z jednoczesnym rozłączaniem przewodu N.
Napięcie znamionowe: 400 V; częstotliwość: 50 Hz.
Znamionowa zwarciowa zdolność łączeniowa: 6 kA.
Szerokość: 2 moduły na szynie DIN; montaż na standardowej szynie 35 mm.
Stopień ochrony: IP2X; temperatura pracy: -25 °C do 70 °C.
Wytrzymałość elektryczna i mechaniczna: ok. 2000 cykli; straty mocy: 2,8 W na biegun.
Moment dokręcania zacisków: 1,3 Nm.
Zgodność ze standardami produkcyjnymi (aplikacja w instalacjach spełniających wymagania normy EN 61009-1).
Zastosowanie produktu
Ochrona obwodów jednofazowych z gniazdami i oświetleniem w budynkach mieszkalnych i obiektach komercyjnych.
Zabezpieczenie obwodów z urządzeniami elektronicznymi i przetwornicami, gdzie wymagane jest wykrywanie prądów pulsujących (Typ A).
Stosowanie w rozdzielnicach modułowych montowanych na szynie DIN w instalacjach 400 V/50 Hz.
Zastępuje oddzielne RCD i MCB tam, gdzie konieczne jest ograniczenie miejsca zabudowy (szerokość 2 modułów).
FAQ - Najczęściej zadawane pytania i odpowiedzi
Czy Wyłącznik różnicowo-nadprądowy RCBO 2P B10A 0,03A Typ A ADA910D wykrywa prądy pulsujące i składowe stałe? Tak — jako wyłącznik typu A wykrywa prądy przemienne oraz pulsujące składowe stałe (typowe dla urządzeń elektronicznych), co czyni go odpowiednim do obwodów z elektroniką i przetwornicami.
Jaki moment dokręcania stosować przy montażu przewodów do Wyłącznika różnicowo-nadprądowego RCBO 2P B10A 0,03A Typ A ADA910D? Zalecany moment dokręcania zacisków wynosi 1,3 Nm — stosować klucz dynamometryczny, aby zapewnić poprawny kontakt i uniknąć uszkodzenia zacisków.
Dane techniczne
CN
85363010
Częstotliwość [Hz]
50
Napięcie znamionowe [V]
400
Liczba biegunów
2
Czułość
A
Stopień ochrony (IP)
IP2X
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
6
PKWiU
27.12.23.0
Prąd znamionowy [A]
10
Charakterystyka wyzwalania
B
Znamionowy prąd różnicowy [A]
0,03
Szerokość wyrażona liczbą modułów
2
Jednocześnie rozłączany biegun N
Tak
Dane logistyczne
Kod kreskowy
3250611010623
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.22
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
40
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Wyłącznik różnicowo-nadprądowy dwubiegunowy Hager z serii RCBO model ADC. Łatwy montaż na szynie. Wytrzymała konstrukcja obudowy nie uszkadza się przy montażu. Szeroki zakres stosowania dzieki możliwości pracy w temp od -5 do 40 °C. Duża wytrzymałość mechaniczna i elektryczna 2.000 cykli. Specyfikacja: B 10A 240V typ A 0,03A. Zdecydowanie jeden z lepszych produktów w swojej cenie.
