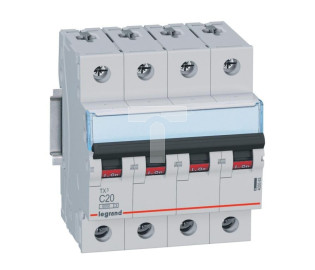

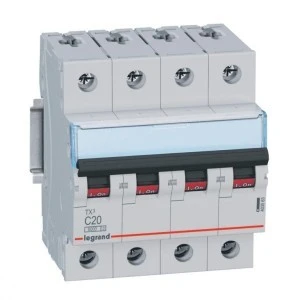

Wyłącznik nadprądowy 4P C 20A 6kA AC S304 TX3 403563
Czterobiegunowy wyłącznik nadprądowy S304 TX3 o charakterystyce C i prądzie znamionowym 20 A, przeznaczony do ochrony obwodów prądu przemiennego (AC) przed przeciążeniami i zwarciami. Produkt przeznaczony do montażu w rozdzielnicach modułowych jako element zabezpieczeń obwodów instalacji niskiego napięcia.
Cechy techniczne
- Charakterystyka wyzwalania: C – selektywność przy większych prądach zwarciowych typowa dla obwodów z silnikami i obciążeniami pojemnościowymi.
- Prąd znamionowy: 20 A.
- Liczba biegunów: 4 (cztery bieguny), napięcie: AC, częstotliwość pracy: 50 Hz.
- Znamionowa zdolność zwarciowa (EN 60898): 6 kA.
- Klasa ograniczenia energii: 3, redukcja energii zwarciowej zgodna z wymaganiami dla układów ochronnych.
- Szerokość: 4 moduły; głębokość wbudowania: 44 mm — profil zgodny z montażem modułowym.
- Stopień ochrony: IP2X.
- Jednoczesne rozłączanie bieguna N: nie (biegun neutralny nie rozłącza się jednocześnie).
- Możliwość dodatkowego wyposażenia: tak — przewidziano możliwość montażu akcesoriów zgodnych z serią TX3.
- Normy odniesienia: konstrukcja zgodna z normami EN IEC 60898-1 oraz EN IEC 60947-2 dla wyłączników nadprądowych.
Zastosowanie produktu
- Ochrona obwodów zasilających odbiorniki trójfazowe i jednofazowe w instalacjach budynków mieszkalnych, użytkowych oraz przemysłowych.
- Stosowanie w rozdzielnicach modułowych jako podstawowe zabezpieczenie przed przeciążeniami i zwarciami dla obwodów do 20 A.
- Zastosowanie tam, gdzie wymagane jest ograniczenie energii zwarciowej klasy 3 i selektywność charakterystyki C.
- Integracja w instalacjach trójfazowych z przewodem neutralnym, z uwzględnieniem, że biegun N nie jest rozłączany jednocześnie.
- Możliwość rozbudowy funkcjonalności przez montaż dodatkowych modułów i akcesoriów kompatybilnych z serią TX3.
