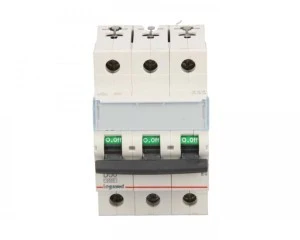

Wyłącznik nadprądowy 3P D 50A 6kA AC S303 TX3 403760
Trójbiegunowy wyłącznik nadprądowy typu D o znamionowym prądzie 50 A, przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem w instalacjach przemysłowych i komercyjnych; stosowany tam, gdzie występują duże prądy rozruchowe.
Cechy techniczne
- Prąd znamionowy: 50 A
- Liczba biegunów: 3 (trójfazowe zabezpieczenie)
- Charakterystyka wyzwalania: D (prąd rozruchowy do 10–20×In)
- Rodzaj napięcia: AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2
- Szerokość montażowa: 3 moduły
- Głębokość wbudowania: 44 mm
- Stopień ochrony przed dotykiem: IP2X
- Przyłącza: kompatybilne z szynami grzebieniowymi oraz przyłączami sztyftowymi
- Jednoczesne rozłączanie bieguna N: brak (nie rozłącza neutralnego bieguna jednocześnie)
- Możliwość dodatkowego wyposażenia: tak (dostępne akcesoria montażowe i sygnalizacyjne)
- Uwagi eksploatacyjne: nie dopuszcza się przyłączenia bloków różnicowoprądowych do urządzenia
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach budynków użyteczności publicznej i zakładów przemysłowych
- Zabezpieczenie obwodów z dużymi prądami rozruchowymi: silniki, transformatory, przetwornice
- Stosowanie w instalacjach, gdzie wymagana jest wysoka zdolność łączeniowa zgodnie z normami EN/IEC
- Wykorzystanie w obwodach sterowania i zasilania urządzeń elektromechanicznych wymagających charakterystyki D
