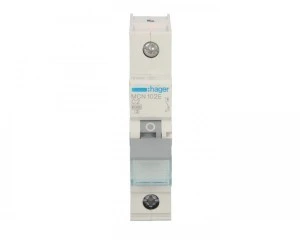

Wyłącznik nadprądowy MCN102E to jednoipolowy aparat ochronny o charakterystyce C przeznaczony do zabezpieczania obwodów jednofazowych o prądzie znamionowym 2 A. Stosowany jest do ochrony przed przeciążeniami i zwarciami w instalacjach elektrycznych niskiego napięcia.
Cechy techniczne
Prąd znamionowy: 2 A
Liczba biegunów: 1P
Charakterystyka wyzwalania: C (magnetyczne wyzwalanie dla prądów zwarciowych)
Prąd wyłączalny Icn / zdolność zwarciowa: 6000 A (6 kA) AC
Napięcie znamionowe: 230/400 V (stosowanie w układach jednofazowych przy 230 V)
Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 17,5 mm
Stopień ochrony: IP20
Norma odniesienia: EN 60898-1
Współczynniki korekcyjne prądu: określone w karcie katalogowej dla różnych temperatur, częstotliwości i liczby aparatów — należy stosować wartości z dokumentacji producenta
Zastosowanie produktu
Ochrona obwodów jednofazowych o małym prądzie roboczym, np. obwody oświetleniowe i pomocnicze
Instalacje mieszkaniowe i obiekty komercyjne wymagające zabezpieczenia przed przeciążeniami i zwarciami
Wbudowanie w rozdzielnice w celu selektywnego zabezpieczenia gałęzi instalacji
Zastosowania, gdzie wymagana jest zdolność wyłączania zwarć do 6 kA oraz wysoka liczba cykli eksploatacyjnych
FAQ - Najczęściej zadawane pytania i odpowiedzi
Jak stosować współczynniki korekcyjne prądu dla wyłącznika MCN102E? Współczynniki korekcyjne zawarte w karcie katalogowej należy zastosować do prądu znamionowego przed porównaniem z rzeczywistym obciążeniem: obliczamy In × współczynnik (dla danej temperatury, częstotliwości lub liczby aparatów) i porównujemy z prądem obciążenia; szczegóły i tablice korekcyjne znajdują się w dokumentacji producenta.
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Napięcie znamionowe [V]
230
PKWiU
27.12.22.0
Prąd znamionowy [A]
2
Dane logistyczne
Kod kreskowy
3250614333668
Szerokość opakowania [mm]
74
Waga z opakowaniem [kg]
0.12
Opakowanie zbiorcze produktu
1/12 szt.
Wysokość opakowania [mm]
18
Długość opakowania [mm]
88
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Wyłącznik nadprądowy jednobiegunowy Hager z serii MCN C2. Łatwy montaż na szynie. Wytrzymała konstrukcja obudowy nie uszkadza się przy montażu. Szeroki zakres stosowania dzieki możliwości pracy w temp od -25 do 60 °C. Duża wytrzymałość mechaniczna 20.000 i elektryczna 4.000 cykli. Zdecydowanie jeden z lepszych produktów w swojej cenie.
