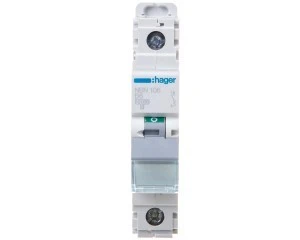

Wyłącznik nadprądowy NBN106 to jednoprzewodowy (1P) MCB z charakterystyką B, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach jednofazowych. Urządzenie montuje się na szynie DIN i stosuje w rozdzielnicach mieszkaniowych, komercyjnych oraz instalacjach pomocniczych.
Cechy techniczne
Typ: jednopolowy (1P), charakterystyka B
Prąd znamionowy: 6 A
Napięcie znamionowe: 230/400 V AC, częstotliwość 50 Hz
Zdolność wyłączania: Icn = 10 kA; maksymalna zdolność graniczna Icu = 15 kA
Montaż: na szynie DIN
Straty mocy: maks. 3 W przy prądzie znamionowym
Wymiary: szer. 17,5 mm (1 moduł), wys. 83 mm, gł. 70 mm
Stopień ochrony: IP20
Temperatura pracy: -25 °C do 80 °C
Zgodność z normami: EN 60898-1 oraz IEC 60947-2
Zastosowanie produktu
Ochrona obwodów oświetleniowych i gniazd w instalacjach jednofazowych
Stosowanie w rozdzielnicach mieszkaniowych i obiektach komercyjnych
Zabezpieczanie obwodów pomocniczych i kontrolnych w instalacjach niskiego napięcia
Ochrona obciążeń rezystancyjnych oraz obwodów o niewielkich prądach rozruchowych
FAQ - Najczęściej zadawane pytania i odpowiedzi
Co oznaczają wartości 10 kA (Icn) i 15 kA (Icu) dla NBN106? Icn = 10 kA to znamionowa zdolność wyłączania przy normalnych warunkach eksploatacji; Icu = 15 kA to graniczna (maksymalnie testowana) zdolność zwarciowa. Przy projektowaniu instalacji należy upewnić się, że prognozowany prąd zwarciowy obwodu nie przekracza Icu.
Jak temperatura wpływa na prąd znamionowy wyłącznika NBN106? Prąd 6 A odnosi się do warunków odniesienia; karta katalogowa wskazuje zmiany prądu znamionowego przy innych temperaturach. Przy długotrwałej pracy w podwyższonej temperaturze należy stosować współczynniki korekcyjne zgodne z dokumentacją producenta.
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Napięcie znamionowe [V]
400
PKWiU
27.12.22.0
Prąd znamionowy [A]
6
Dane logistyczne
Kod kreskowy
3250614613692
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.11
Opakowanie zbiorcze produktu
1/12 szt.
Wysokość opakowania [mm]
20
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Wyłącznik nadprądowy jednobiegunowy Hager z serii NBN B6. Łatwy montaż na szynie. Wytrzymała konstrukcja obudowy nie uszkadza się przy montażu. Szeroki zakres stosowania dzieki możliwości pracy w temp od -25 do 60 °C. Duża wytrzymałość mechaniczna 20.000 i elektryczna 4.000 cykli. Zdecydowanie jeden z lepszych produktów w swojej cenie.
