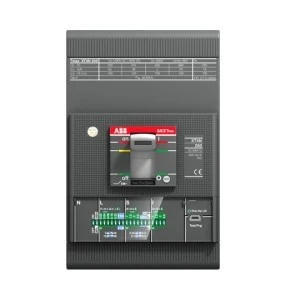

Wyłącznik mocy 3P 100A 36kA XT4N 160 z wyzwalaczem Ekip LS/I In=100A 3p F F 1SDA068124R1
Trójbiegunowy wyłącznik mocy XT4N 160 z wyzwalaczem Ekip LS/I przeznaczony do ochrony obwodów niskiego napięcia do 100 A. Stosowany jako wyłącznik główny lub ochronny w rozdzielnicach przemysłowych i komercyjnych, z możliwością montażu w układach do 690 V.
Cechy techniczne
- Typ: wyłącznik mocy 3-biegunowy XT4N 160 z wyzwalaczem Ekip LS/I, In = 100 A.
- Znamionowy prąd ciągły (Iu): 100 A.
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA.
- Zakres nastawy wyzwalacza przeciążeniowego: 40 A.
- Zakres nastawy wyzwalacza zwarciowego zwłocznego: 100 A; bezzwłocznego (instant): 100 A.
- Napięcie robocze: do 690 V.
- Liczba biegunów: 3.
- Styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0.
- Wskaźnik wyłączenia: obecny (sygnalizacja stanu wyłączenia).
- Wbudowany napęd silnikowy: nie; dostępny opcjonalny napęd silnikowy do zdalnego rozłączania.
- Montowanie: nieprzeznaczony do montażu bezpośrednio na szynie DIN.
- Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym oraz wyzwalacza podnapięciowego.
- Wymiary (S x W x G): 160 x 82,5 x 105 mm.
- Konstrukcja uwzględnia wysoką recyklingowalność materiałów.
Zastosowanie produktu
- Wyłącznik główny w rozdzielnicach niskiego napięcia dla zakładów przemysłowych i obiektów komercyjnych.
- Ochrona obwodów gałęziowych i zasilających do prądu 100 A.
- Zabezpieczenie układów zasilających silniki i paneli sterowniczych, z możliwością integracji opcjonalnego napędu silnikowego.
- Stosowanie w instalacjach rozdziału energii, tablicach rozdzielczych i systemach dystrybucji w napięciach do 690 V.
