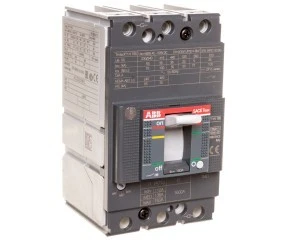

Wyłącznik mocy 3P 160A 36kA XT1N 160 z wyzwalaczem TMD 160-1600 3p F F 1SDA067418R1
Wyłącznik mocy trzybiegunowy XT1N 160 z wyzwalaczem TMD 160-1600 przeznaczony jest do ochrony obwodów głównych o znamionowym prądzie ciągłym 160 A. Urządzenie łączy funkcje zabezpieczenia przeciążeniowego i zwarciowego w kompaktowej formie stosowanej w rozdzielnicach energetycznych.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 160 A
- Liczba biegunów: 3 (3P)
- Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V 50 Hz: 36 kA
- Wyzwalacz przeciążeniowy (T) – zakres nastawy: 112 A
- Bezzwłoczny wyzwalacz zwarciowy (M) – zakres nastawy: 1600 A
- Wyposażenie pomocnicze: brak styków pomocniczych zwiernych, rozwiernych i przełącznych (0/0/0)
- Brak wbudowanego napędu silnikowego; dostępny opcjonalny napęd silnikowy
- Brak wskaźnika wyłączenia oraz wyzwalacza podnapięciowego
- Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym
- Nieprzeznaczony do montażu na standardowej szynie DIN (brak kompatybilności)
Zastosowanie
- Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych do 160 A
- Zabezpieczenie linii zasilających silników i odbiorników o dużych prądach zwarciowych
- Stosowanie w instalacjach dystrybucji mocy, gdzie wymagana jest zdolność łączeniowa 36 kA
- Aplikacje, w których preferowane jest ręczne lub opcjonalnie zdalne sterowanie przy użyciu dokupionego napędu silnikowego
