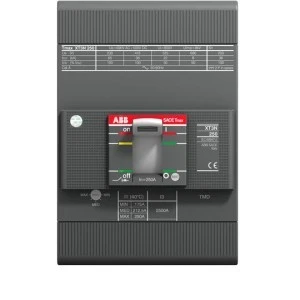

Wyłącznik mocy 3P 160A 36kA XT3N 250 z wyzwalaczem TMG 160-480 3p F F 1SDA068255R1
Trójpolowy wyłącznik mocy XT3N 250 z wyzwalaczem termomagnetycznym TMG 160-480 przeznaczony do ochrony obwodów niskiego napięcia w instalacjach przemysłowych i komercyjnych; zapewnia ochronę przeciwprzeciążeniową i zwarciową przy prądzie znamionowym 160 A.
Cechy techniczne
- Typ: wyłącznik mocy 3P z wyzwalaczem termomagnetycznym TMG 160-480, numer katalogowy 1SDA068255R1.
- Liczba biegunów: 3.
- Znamionowy prąd ciągły (Iu): 160 A.
- Zakres nastawy wyzwalacza przeciążeniowego: 112 A.
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego (instant): 480 A.
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz: 36 kA.
- Brak wbudowanych styków pomocniczych: 0 zwiernych / 0 rozwiernych / 0 przełącznych.
- Wskaźnik wyłączenia: tak (wizualna informacja o stanie wyłącznika).
- Napęd silnikowy: wbudowany – nie; opcjonalny napęd silnikowy – dostępny jako akcesorium.
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie.
- Możliwość montażu: urządzenie nie jest przeznaczone do montażu bezpośrednio na standardowej szynie DIN.
- Wymiary (S × W × G): 105 × 150 × 70 mm; masa: 1,7 kg.
Zastosowanie
- Ochrona obwodów głównych i pomocniczych w rozdzielnicach niskiego napięcia w obiektach przemysłowych i komercyjnych.
- Zabezpieczanie obwodów zasilających maszyny i linie produkcyjne, gdzie wymagane są parametry zwarciowe do 36 kA.
- Stosowanie jako wyłącznik główny w panelach zasilających, szafach sterowniczych i stacjach transformatorowych.
- Zastosowania wymagające regulacji nastawy przeciążeniowej i możliwości wyłączenia bezzwłocznego przy zwarciach; możliwe zdalne sterowanie po zainstalowaniu opcjonalnego napędu silnikowego.
