AUX-C 3Q+1SY 250Vac/dc XT2..XT4 F/P 1SDA066434R1

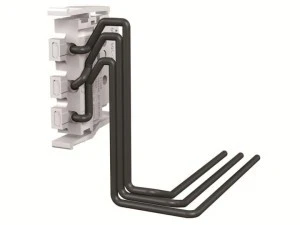

AUX-C 3Q+1SY 250Vac/dc XT2..XT4 F/P 1SDA066434R1 to pomocniczy blok styków przeznaczony jako akcesorium do wyłączników mocy SACE Tmax XT (serie XT2–XT4). Umożliwia dodanie funkcji przełączania obwodów pomocniczych oraz sygnalizacji wyzwolenia przy napięciach do 250 V AC/DC.
Cechy techniczne
- Układ styków: 3 styki przełączające + 1 styk sygnalizacyjny (łącznie 4 styki).
- Znamionowe napięcie pracy: do 250 V AC/DC.
- Znamionowy prąd pracy Ie (AC-15, 230 V): 4 A.
- Rodzaj połączenia elektrycznego: połączenie śrubowe.
- Przeznaczenie: akcesorium do wyłączników mocy SACE Tmax XT (XT2..XT4).
- Sposób montażu: dedykowany montaż na wyłączniku (typ montażu: inne, zgodne z konstrukcją serii XT).
- Referencja producenta: 1SDA066434R1.
- Liczba styków rozwiernych: 0; liczba styków zwiernych: 0 (funkcje zapewnione przez styki przełączające i styk sygnalizacyjny).
Zastosowanie
- Rozszerzenie funkcji wyłączników SACE Tmax XT w rozdzielnicach niskiego napięcia.
- Sygnalizacja zdalna wyzwolenia wyłącznika do systemów automatyki, BMS i PLC.
- Realizacja obwodów pomocniczych sterowania, blokad i interlocków w aplikacjach przemysłowych.
- Zastosowania wymagające przełączania obwodów pomocniczych w napięciach AC/DC do 250 V.
