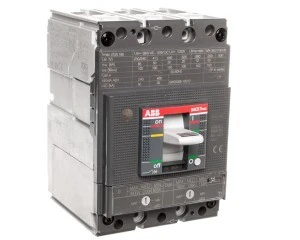

Wyłącznik mocy 3P 160A 50kA XT2S 160 z wyzwalaczem TMA 160-1600 3p F F 1SDA067560R1
Wyłącznik mocy 3P XT2S 160 z wyzwalaczem TMA 160-1600 to trójbiegunowe urządzenie przeznaczone do zabezpieczania i załączania obwodów niskiego napięcia o znamionowym prądzie do 160 A. Stosowany w rozdzielnicach głównych oraz układach zasilania i napędów przemysłowych.
Cechy techniczne
- Liczba biegunów: 3
- Znamionowy prąd ciągły Iu: 160 A
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz: 50 kA
- Wyzwalacz: TMA 160-1600 (wyzwalacz przeciążeniowy i zwarciowy zgodny z oznaczeniem w nazwie)
- Zakres nastawy wyzwalacza przeciążeniowego: 112 A
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 800 A
- Liczba styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0
- Wskaźnik wyłączenia: tak (mechaniczna sygnalizacja stanu)
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak
- Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym
- Nieprzystosowany do montażu na szynie DIN
- Brak wyzwalacza podnapięciowego
Zastosowanie
- Rozdzielnice główne i tablice rozdzielcze w zakładach przemysłowych
- Ochrona i załączanie napędów silnikowych oraz linii zasilających do 160 A
- Systemy zasilania awaryjnego i sekcjonowanie obwodów zasilających
- Instalacje w obiektach użyteczności publicznej oraz instalacje przemysłowe wymagające zdolności łączeniowej 50 kA
