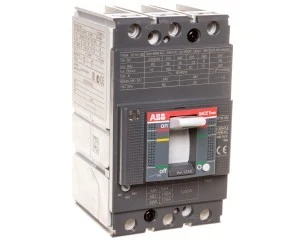

Wyłącznik mocy 3P 125A 36kA XT1N 160 z wyzwalaczem TMD 125‑1250 3p F F 1SDA067417R1

  • Indeks producenta:1SDA067417R1
  • Indeks TIM:0004-00010-95238
  • Ocena:
Cena:
Ikona o nazwie IconShippingUnavailable
Na zamówienie od TIM
Oferta firmy ABB jest bogata w różnego rodzaju rozłączniki, przełączniki i wyłączniki. Wśród tych ostatnich znaleźć można między innymi wyłączniki mocy, które dobrze sprawdzą się tam, gdzie wyłączaniu mocy towarzyszą duże wartości. Produkt ten posiada trzy bieguny. Nie wyposażono go w styki pomocnicze przełączne, zwierne i rozwierne. Urządzenie to może zawierać napęd silnikowy, który jest jednak opcją dodatkową i został wbudowany na etapie produkcji urządzenia. Sprzęt tego typu nie powinien być montowany na szynie montażowej DIN. Wskaźnik wyłączenia, w jaki wyposażono aparaturę pozwala użytkownikom nadzorować pracę sprzętu i czuwać nad jej prawidłowym przebiegiem. Produkt nie posiada zintegrowanego zabezpieczenia przed zwarciem doziemnym.
Wyłącznik prawidłowo działa przy znamionowym prądzie ciągłym o wartości równej 125 A. Znamionowa zwarciowa zdolność łączeniowa aparatury sięga 36 kA. Zakres nastawy wyzwalacza przeciążeniowego wynosi 87,5 A Zakres nastawy bezzwłocznego wyzwalacza zwarciowego to maksymalnie 1250 A.

Dane techniczne

CN
85362090
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd ciągły Iu [A]
125
Zakres nastawy wyzwalacza przeciążeniowego [A]
87.5
Wbudowany napęd silnikowy
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz [kA]
36
Odpowiedni do montażu na szynie DIN
Opcjonalny napęd silnikowy
PKWiU
27.12.22.0
Liczba styków pomocniczych rozwiernych
0
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Ze wskaźnikiem wyłączenia
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A]
1250
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Z wyzwalaczem podnapięciowym

Dane logistyczne

Ean
8015644013110
Szerokość opakowania [mm]
140
Waga z opakowaniem [kg]
1.12
Wysokość opakowania [mm]
130
Długość opakowania [mm]
150
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
