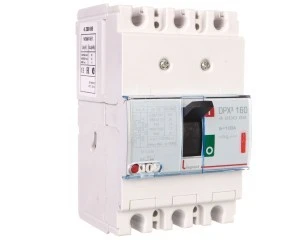

Wyłącznik mocy 100A 3P 36kA DPX3 160 420085
Wyłącznik mocy DPX3 160 typ 420085 to trzybiegowy wyłącznik termomagnetyczny o znamionowym prądzie 100 A i zdolności łączeniowej 36 kA przy 400 V, przeznaczony do ochrony i rozdziału zasilania w instalacjach przemysłowych i komercyjnych. Urządzenie znajduje zastosowanie jako wyłącznik główny oraz zabezpieczenie obwodów niskonapięciowych w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 100 A
- Liczba biegunów: 3 (3P)
- Zakres nastawy wyzwalacza przeciążeniowego: 80–100 A
- Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V, 50 Hz: 36 kA
- Typ zabezpieczenia: wyłącznik termomagnetyczny z wyzwalaczami przeciążeniowymi i zwarciowymi
- Stopień ochrony: IP20
- Przyłącza obwodów głównych: z przodu, połączenie śrubowe
- Element przełączający: dźwignia z mechanicznym wskaźnikiem wyłączenia
- Opcjonalny napęd silnikowy dostępny dla zdalnej obsługi
- Budowa: urządzenie mocowane na stałe, przeznaczone do montażu w rozdzielnicach
- Zgodność z normami przemysłowymi: IEC 60947-2 / EN 60947-2
Zastosowanie produktu
- Główne rozdzielnice energetyczne w obiektach przemysłowych i komercyjnych
- Zabezpieczenie i rozdział zasilania w szafach sterowniczych i maszynach
- Obwody wymagające wysokiej zdolności łączeniowej przy zwarciach (36 kA)
- Instalacje z frontowym dostępem do przyłączy i połączeniami śrubowymi
- Integracja z systemami automatyki przy użyciu opcjonalnego napędu silnikowego
