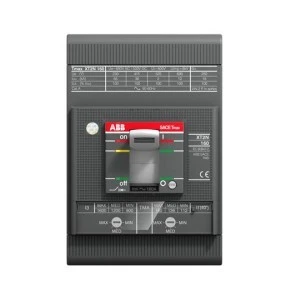

Wyłącznik mocy 3P 100A 36kA XT2N 160 z wyzwalaczem MA 100 Im=600...1400 3p F F 1SDA067053R1
Trójbiegunowy wyłącznik automatyczny XT2N 160 z magnetycznym wyzwalaczem MA o znamionowym prądzie ciągłym 100 A, przeznaczony do zabezpieczania obwodów zasilania w instalacjach niskiego napięcia. Urządzenie stosowane jest w rozdzielniach przemysłowych i instalacjach ochronnych wymagających wysokiej zdolności łączeniowej.
Cechy techniczne
- Konstrukcja: wyłącznik automatyczny 3-biegunowy z przednimi zaciskami.
- Znamionowy prąd ciągły (Iu): 100 A.
- Wyzwalacz: magnetyczny MA (bezzwłoczny) z dopuszczalną przepustowością prądową Im w zakresie 600–1400 A.
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA.
- Brak wbudowanych styków pomocniczych (styków zwiernych, rozwiernych i przełącznych = 0).
- Wskaźnik wyłączenia: tak — umożliwia szybką identyfikację stanu wyłącznika.
- Napęd silnikowy: brak wbudowanego; dostępny napęd opcjonalny.
- Montaż: nieprzystosowany do bezpośredniego montażu na standardowej szynie DIN.
- Norma: konstrukcja zgodna z IEC 60947-2 (urządzenie niskonapięciowe).
- Wymiary: szer. 130 mm × wys. 82,5 mm × gł. 212 mm; masa brutto: 1,2 kg.
- Wytrzymałość: wysoka wytrzymałość elektryczna i mechaniczna; minimalny współczynnik recyklingu: 55,70%.
Zastosowanie produktu
- Główne i pomocnicze rozdzielnice w zakładach przemysłowych i obiektach użyteczności publicznej.
- Ochrona obwodów zasilających silniki i maszyny, gdzie wymagane jest szybkie wyzwalanie przy zwarciach.
- Instalacje ochronne i systemy dystrybucji niskiego napięcia z wymaganiem zdolności łączeniowej do 36 kA.
- Aplikacje, w których konieczne jest zastosowanie zewnętrznego napędu do zdalnego sterowania wyłącznikiem.
