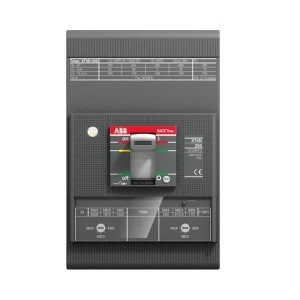

Wyłącznik mocy 3P 250A 36kA XT4N 250 z wyzwalaczem TMA 250-2500 3p F F 1SDA068092R1
Wyłącznik mocy trójpolowy SACE Tmax XT4N 250 z wyzwalaczem TMA 250-2500 przeznaczony jest do łączenia i zabezpieczania obwodów w rozdzielnicach niskiego napięcia. Produkt stosowany w układach z wymaganiem zdolności łączeniowej do 36 kA oraz możliwością integracji opcjonalnego napędu silnikowego.
Cechy techniczne
- Typ: wyłącznik mocy SACE Tmax XT4N 250 z wyzwalaczem TMA 250-2500 (1SDA068092R1)
- Znamionowy prąd ciągły (Iu): 250 A
- Liczba biegunów: 3
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA
- Zakres nastawy wyzwalacza przeciążeniowego: 175 A
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 1250 A
- Liczba styków pomocniczych (zwiernych/rozwiernych/przełącznych): 0 / 0 / 0
- Wskaźnik wyłączenia: tak
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak
- Odpowiedni do montażu na szynie DIN: nie
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
- Z wyzwalaczem podnapięciowym: nie
- Wymiary (HxWxD): 160 x 105 x 82,5 mm; masa netto: 2,252 kg
Zastosowanie produktu
- Główne i pomocnicze obwody zasilające w rozdzielnicach niskiego napięcia.
- Zabezpieczanie odgałęzień i szyn zbiorczych w instalacjach przemysłowych i komercyjnych wymagających zdolności łączeniowej 36 kA.
- Aplikacje wymagające nastaw wyzwalaczy przeciążeniowych i bezzwłocznych zgodnych z podanymi zakresami.
- Systemy, gdzie planowana jest integracja opcjonalnego napędu silnikowego dla zdalnego sterowania łączeniem.
- Przeznaczony do montażu stałego w obudowach i szafach rozdzielczych (nie na szynie DIN).
