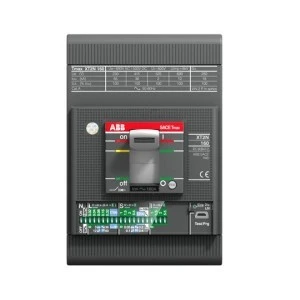

Wyłącznik mocy 3P 100A 36kA XT2N 160 z wyzwalaczem Ekip Dip LS/I In=100A 3p F F 1SDA067057R1
Wyłącznik mocy SACE Tmax XT2N 160 z elektronicznym wyzwalaczem Ekip Dip LS/I to trójbiegunowy wyłącznik niskonapięciowy przeznaczony do ochrony obwodów zasilających o znamionowym prądzie 100 A. Produkt stosuje się w rozdzielnicach i instalacjach przemysłowych wymagających selektywnego zabezpieczenia prądowego oraz wysokiej zdolności łączeniowej.
- Typ: wyłącznik mocy 3P SACE Tmax XT2N 160 z wyzwalaczem Ekip Dip LS/I (elektroniczny, AC).
- Znamionowy prąd In / znamionowy prąd ciągły Iu: 100 A.
- Liczba biegunów: 3.
- Znamionowa zwarciowa zdolność łączeniowa (lcu) przy 400 V, 50 Hz: 36 kA.
- Maksymalne napięcie robocze: 690 V AC.
- Wyzwalacz przeciążeniowy – zakres nastawy: 40 A; wyzwalacz zwarciowy zwłoczny: 100 A; wyzwalacz zwarciowy bezzwłoczny: 100 A.
- Brak styków pomocniczych: zwiernych, rozwiernych i przełącznych (0/0/0).
- Wskaźnik wyłączenia: tak (wizualna informacja o stanie wyłączenia).
- Napęd silnikowy: brak wbudowanego; dostępny jako opcja (napęd opcjonalny).
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie.
- Wyzwalacz podnapięciowy: nie.
- Konstrukcja: stałe zaciski przednie (przednie terminale).
- Montaż: nieprzeznaczony do szyny DIN.
- Wymiary (S × W × G): 90 × 130 × 82,5 mm; masa netto: 1,4 kg.
- Ochrona głównych i pomocniczych obwodów zasilających w rozdzielnicach niskiego napięcia do 100 A.
- Zastosowania przemysłowe: panele sterownicze, rozdzielnice maszynowe i linie dystrybucyjne wymagające zdolności łączeniowej 36 kA.
- Instalacje, gdzie wymagana jest regulacja i diagnostyka za pomocą systemu Ekip (parametryzacja wyzwalaczy elektronicznych).
- Montaż w szafach rozdzielczych i obudowach rozdzielnicowych; nie stosować na szynie DIN.
