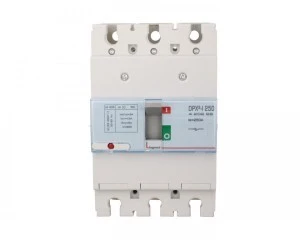

Rozłącznik mocy 3P 250A DPX3-I 420299
Rozłącznik mocy DPX3-I 3P 250A (420299) to kompaktowe urządzenie do odłączania i zabezpieczania trójfazowych obwodów średniego napięcia instalowanych w rozdzielnicach przemysłowych i komercyjnych. Przeznaczony do pracy jako rozłącznik montowany na stałe w układach do 690 V AC.
Cechy techniczne
- Typ: rozłącznik mocy kompaktowy (urządzenie mocowane na stałe).
- Liczba biegunów: 3 (3P).
- Znamionowy prąd ciągły Iu: 250 A.
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Znamionowy warunkowy prąd zwarciowy Iq: 2,4 kA.
- Stopień ochrony części czołowej: IP40.
- Przyłącze obwodu głównego: połączenie śrubowe.
- Element przełączający: dźwignia (sterowanie ręczne).
- Możliwość montażu płaskiego: tak (przystosowany do montażu w panelach i rozdzielnicach).
- Opcje dodatkowe: możliwość wyposażenia w napęd silnikowy oraz wyzwalacz napięciowy.
- Seria: DPX3 — dostępne również inne wersje prądowe i konfiguracje biegunów (np. 3P/4P, zakres do 250 A).
Zastosowanie produktu
- Odłączanie i izolacja obwodów trójfazowych w rozdzielnicach głównych i sekcyjnych.
- Stosowanie w instalacjach przemysłowych i handlowych do 690 V AC jako główny rozłącznik lub element łączeniowy.
- Zabezpieczanie obwodów z prądem znamionowym do 250 A oraz ochrona przed skutkami zwarć o Iq do 2,4 kA.
- Montaż płaski w panelach operatorskich i rozdzielnicach niskiego napięcia; integracja z napędem silnikowym dla zdalnego sterowania.
- Użycie w aplikacjach wymagających ręcznego odłączania do celów konserwacji oraz współpraca z wyzwalaczami napięciowymi w systemach ochrony.
