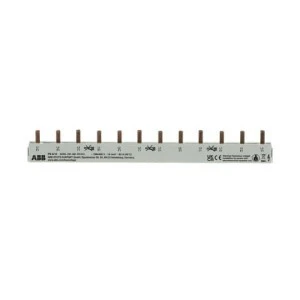

Szyna łącząca 4x3-fazowa PS3/12 2CDL231001R1012
Szyna zbiorcza PS3/12 przeznaczona do połączeń czterech aparatów 3-biegunowych (możliwa też konfiguracja z aparatami 1-biegunowymi), poziom montażowy 12. Stosowana w rozdzielnicach niskiego napięcia do rozdziału i łączenia obwodów trójfazowych.
Cechy techniczne
- Konfiguracja: 4×3-biegunowa (4 urządzenia 3-biegunowe, łącznie 12 biegunów), poziom 12.
- Liczba faz: 3.
- Maksymalne znamionowe napięcie pracy Ue: 690 V.
- Znamionowy prąd ciągły Iu: 63 A.
- Obsługiwany przekrój przewodu: 10 mm².
- Rodzaj połączenia elektrycznego: pin / sztyft.
- Izolacja: tak (izolowana konstrukcja przewodów zbiorczych).
- Wielkość odstępów między biegunami: 17,6 mm.
- Wymiary (s × w × g): 21 × 211 × 27 mm; długość: 211 mm; masa netto: 0,096 kg.
- Kolor: szary RAL 7035.
- Ograniczenia: nieodpowiednia do urządzeń ze stykami pomocniczymi oraz do stosowania jako tor N.
Zastosowanie
- Łączenie wyłączników nadprądowych i innej aparatury modułowej w rozdzielnicach trójfazowych.
- Budowa szyn zbiorczych w szafach rozdzielczych i instalacjach przemysłowych do 690 V.
- Realizacja połączeń w układach z czterema aparatami 3-biegunowymi (np. w obwodach zasilających silniki lub rozdziałach obciążenia).
- Stosowanie tam, gdzie kluczowe są parametry: prąd ciągły 63 A, przekrój 10 mm² i odstępy 17,6 mm.
- Nie zaleca się stosowania w układach wymagających toru neutralnego lub integracji styków pomocniczych.
